产品型号：D981F
产品产地：上海
产品用途：卫生级电动球阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。
卫生级电动球阀 产品概述
上海树通公司生产的D981F卫生级电动球阀由TR系列电动执行器和高平台卫生级球阀组成，采用标准电子抛光和灭菌处理，确保表面光滑清洁，无介质积存区域，不会产生潜在的污染。两端为卡箍连接方便拆卸、清洗、维修的工作原理，使卫生级电动球阀打开和维修快捷容易，使过程停机时间缩短。卫生级电动球阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。快装电动球阀具有以下特点：
卫生级电动球阀 技术参数
|
公称通径DN |
19 |
25 |
32 |
38 |
51 |
63 |
76 |
89 |
102 |
133 |
159 |
|
动作范围 |
0～90° |
||||||||||
|
允许压差△P |
小于公称压力（1.0MPa） |
||||||||||
|
泄漏量Q |
按GB/T4213－92，为Kv值的10-4 |
||||||||||
|
环境温度oC |
－20～60oC |
||||||||||
|
配用执行机构 |
可配TR、HQ、PSQ等系列角行程电动执行机构 |
||||||||||
|
控制方式 |
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
||||||||||
|
配套执行器 |
TR系列执行器 |
3410R系列执行器 |
HQ系列执行器 |
|
电源电压 |
标准：220V AC 可选：AC 110V 、380/440V 24V ，DC24V |
||
|
输出力矩 |
20N·M～100N·M |
20N·M～100N·M |
20N·M～100N·M |
|
动作范围 |
0～90° 0～360° |
0～90° |
0～90°、0°～270°可选 |
|
控制方式 |
开关到位灯(开关两位控制)无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
||
|
动作时间 |
4秒/15秒/30秒/60秒 |
10秒/15秒/30秒 |
18S～112S |
|
保护装置 |
过热保护 |
过载保护 |
内置过热保护、过载保护 |
|
环境温度 |
-30°～60° |
-30°～60° |
-20℃～+70℃ |
|
手动操作 |
同附带手柄操作、手轮可选 |
同附带手柄操作 |
机械离合机构，配手轮操作 |
|
机械限位 |
电气、机械二重限位 |
电气、机械二重限位 |
2个外部调整螺栓 |
|
防护等级 |
IP65 |
IP55 |
IP65、IP67、可定制IP68 |
|
防爆等级 |
普通型、ExdⅡ BT4,ExdⅡ CT6 |
ExdⅡ BT4 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置测量 |
可选装开关或电位器 |
比例控制单元 |
电位器、比例控制单元 |
|
绝缘电阻 |
100M/500V DC |
||
|
耐压值 |
1500V AC 1分钟 |
||
|
壳体材料 |
压铸铝合金 |
钢，铝合金 |
钢，铝合金，铝青铜，聚碳酸脂 |
|
零件名称 |
材料 |
|
阀体 |
304、316、316L |
|
蝶板 |
304、316、316L |
|
密封圈 |
硅橡胶、氟橡胶、聚四氟 |
|
阀杆 |
304、316、316L |
|
填料 |
硅橡胶、氟橡胶、聚四氟 |
|
公称通径 |
DN（mm） |
19～159 |
||
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
|
适用温度 |
≤120℃ |
|||
|
适用介质 |
食品、洁净蒸汽、啤酒等卫生介质 |
|||
|
连接形式 |
快装式、卡箍式、外螺纹、焊接式 |
|||
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
点击图片放大

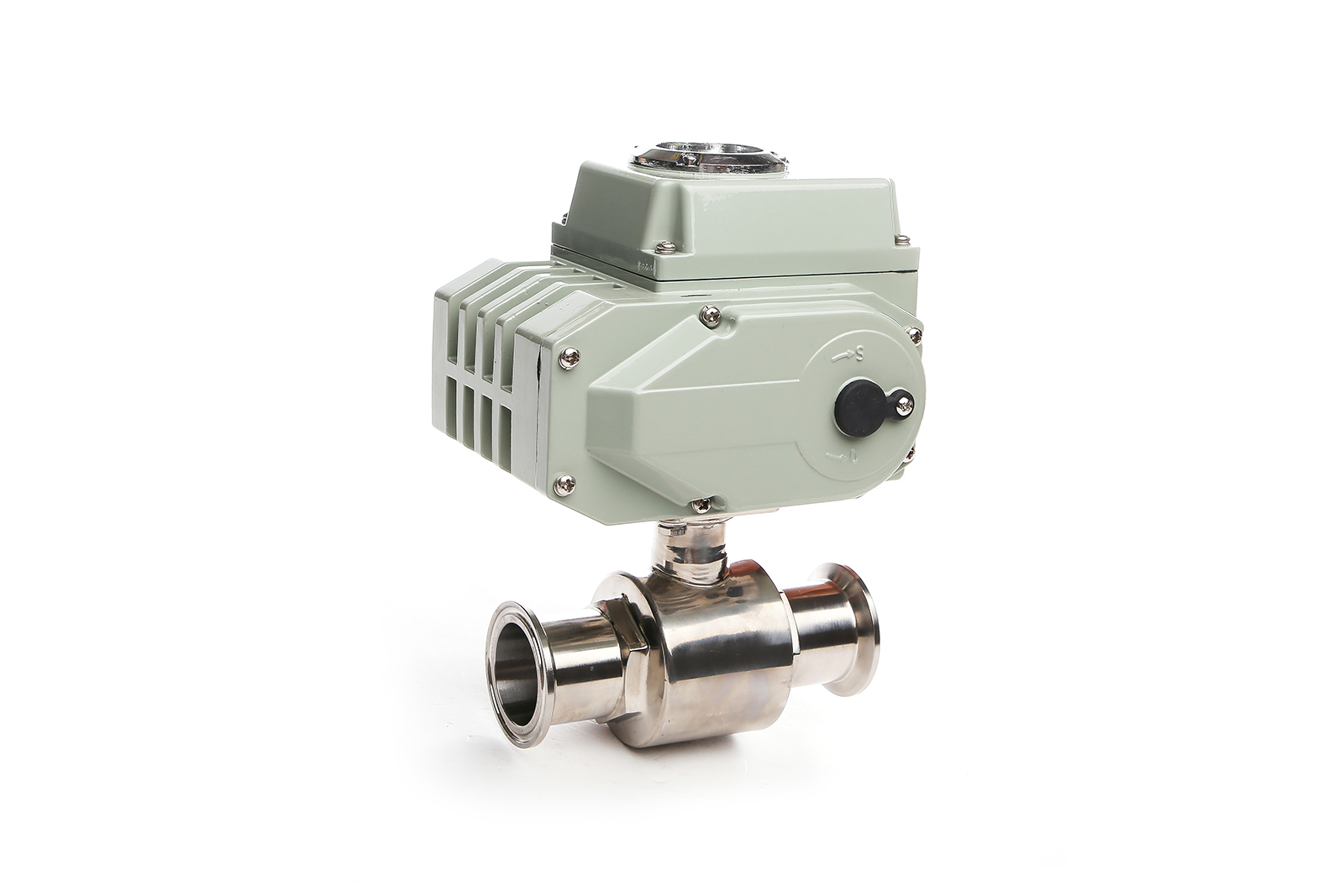

电动卫生级球阀
