产品型号：ZCRQ991F
产品产地：上海
产品用途：广泛应用于一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。
电动塑料球阀 产品概述
电动塑料球阀 主要技术参数
|
公称通径DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
公称压力(MPa) |
PN1.0MPa |
||||||||
|
连接方式 |
法兰、由令 |
||||||||
|
阀体结构 |
一体、三通L、三通T |
||||||||
|
阀体材质 |
UPVC、CPVC、PPR、PPH |
||||||||
|
阀芯材质 |
UPVC、CPVC、PPR、PPH |
||||||||
|
密封材质 |
PTFE |
||||||||
|
适用温度 |
UPVC：0～+60℃ CPVC：-5～+95℃ PP：-10～+80℃ |
||||||||
|
适用介质 |
UPVC、CPVC、PPR、PPH兼容的食品工业化学溶剂 |
||||||||
|
配置执行机构 |
可配TR、341R等系列角行程电动执行机构 |
||||||||
|
控制方式 |
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
||||||||
电动塑料球阀 执行器技术参数
|
配套执行器 |
TR系列执行器 |
3410R系列执行器 |
ZHQ系列执行器 |
|
电源电压 |
标准：220V AC 可选：AC 110V 、380/440V 24V ，DC24V |
||
|
输出力矩 |
20N·M～100N·M |
20N·M～100N·M |
20N·M～100N·M |
|
动作范围 |
0～90° 0～360° |
0～90° |
0～90°、0°～270°可选 |
|
控制方式 |
开关到位灯(开关两位控制)无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
||
|
动作时间 |
4秒/15秒/30秒/60秒 |
10秒/15秒/30秒 |
18S～112S |
|
保护装置 |
过热保护 |
过载保护 |
内置过热保护、过载保护 |
|
环境温度 |
-30°～60° |
-30°～60° |
-20℃～+70℃ |
|
手动操作 |
同附带手柄操作、手轮可选 |
同附带手柄操作 |
机械离合机构，配手轮操作 |
|
机械限位 |
电气、机械二重限位 |
电气、机械二重限位 |
2个外部调整螺栓 |
|
防护等级 |
IP65 |
IP55 |
IP65、IP67、可定制IP68 |
|
防爆等级 |
普通型、ExdⅡ BT4,ExdⅡ CT6 |
ExdⅡ BT4 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置测量 |
可选装开关或电位器 |
比例控制单元 |
电位器、比例控制单元 |
|
绝缘电阻 |
100M/500V DC |
||
|
耐压值 |
1500V AC 1分钟 |
||
|
壳体材料 |
压铸铝合金 |
钢，铝合金 |
钢，铝合金，铝青铜，聚碳酸脂 |
电动塑料球阀 产品选型
（1）阀体参数：公称通径、工作压力、介质温度、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)、环境温度、开关时间、现场环境
尽量详细提供以上技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
温馨提示：如需详细产品资料，请与本公司技术部或销售部联系，联系电话021-33513596。
相关名称：电动塑料球阀,电动UPVC球阀
点击图片放大

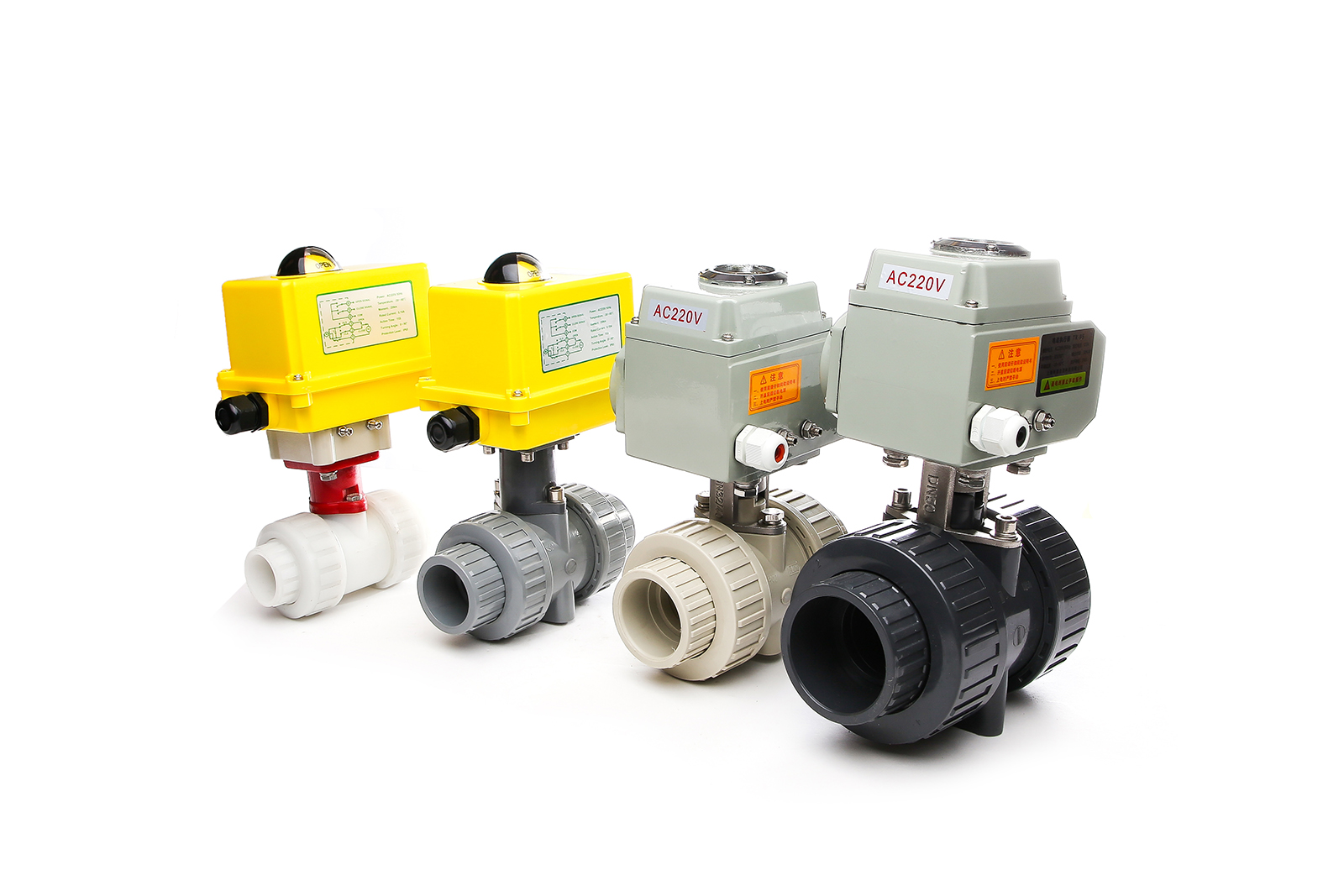

Q991F电动塑料球阀
