产品型号：ZCRQ911N/941N
产品产地：上海
产品用途：适用介质： 水、油、气等非腐蚀性介质和酸碱腐蚀性高压介质。广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
电动高压球阀 产品概述
上海树通公司的ZCRQ911N/941N电动高压球阀是由锻钢高压球阀及电动执行器组成。ZCRQ911N电动高压球阀主要零部件经过专业厂家锻制，克服了铸钢阀门潜在的耐压缺陷，在最大工作压力下能够保持其结构的抗压均匀性。电动执行器采用一体式结构，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。ZCRQ911N电动高压球阀适用介质： 水、油、气等非腐蚀性介质和酸碱腐蚀性高压介质。广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
电动高压球阀 主要技术参数及性能
|
公称通径DN(mm) |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
公称压力(MPa) |
PN16.0、25.0、32.0 、36.0、42.0MPa；ANSI 150、300、600、900、1500、2500LB |
||||||
|
阀体形式 |
整体锻造型 |
||||||
|
连接形式 |
螺纹式，法兰式、焊接式 |
||||||
|
阀体材质 |
WCB 304 316L |
||||||
|
动作范围 |
0～90° |
||||||
|
泄露量Q |
按GB/T4213-92，小于额定KV0.01% (软密封：零泄漏) |
||||||
|
基本误差 |
±1% |
||||||
|
回差 |
±1% |
||||||
|
死区 |
≤1%(可调) |
||||||
|
可调范围 |
250：1 |
||||||
|
配置执行机构 |
TR、HQ、PSQ、3410R电动执行机构 |
||||||
|
控制方式 |
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
||||||
三、电动高压球阀 执行器技术参数
|
配套执行器 |
TR系列执行器 |
3410R系列执行器 |
HQ系列执行器 |
|
电源电压 |
标准：220V AC 可选：AC 110V 、380/440V 24V ，DC24V |
||
|
输出力矩 |
20N·M～100N·M |
20N·M～100N·M |
20N·M～100N·M |
|
动作范围 |
0～90° 0～360° |
0～90° |
0～90°、0°～270°可选 |
|
控制方式 |
开关到位灯(开关两位控制)无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
||
|
动作时间 |
4秒/15秒/30秒/60秒 |
10秒/15秒/30秒 |
18S～112S |
|
保护装置 |
过热保护 |
过载保护 |
内置过热保护、过载保护 |
|
环境温度 |
-30°～60° |
-30°～60° |
-20℃～+70℃ |
|
手动操作 |
同附带手柄操作、手轮可选 |
同附带手柄操作 |
机械离合机构，配手轮操作 |
|
机械限位 |
电气、机械二重限位 |
电气、机械二重限位 |
2个外部调整螺栓 |
|
防护等级 |
IP65 |
IP55 |
IP65、IP67、可定制IP68 |
|
防爆等级 |
普通型、ExdⅡ BT4,ExdⅡ CT6 |
ExdⅡ BT4 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置测量 |
可选装开关或电位器 |
比例控制单元 |
电位器、比例控制单元 |
|
绝缘电阻 |
100M/500V DC |
||
|
耐压值 |
1500V AC 1分钟 |
||
|
壳体材料 |
压铸铝合金 |
钢，铝合金 |
钢，铝合金，铝青铜，聚碳酸脂 |
电动高压球阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
温馨提示：如需详细产品资料，请与本公司技术部或销售部联系，联系电话021-33513596。
相关名称：电动高压焊接球阀,高压焊接锻钢球阀
点击图片放大

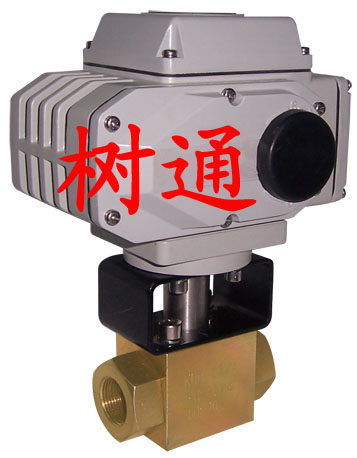

电动高压球阀
