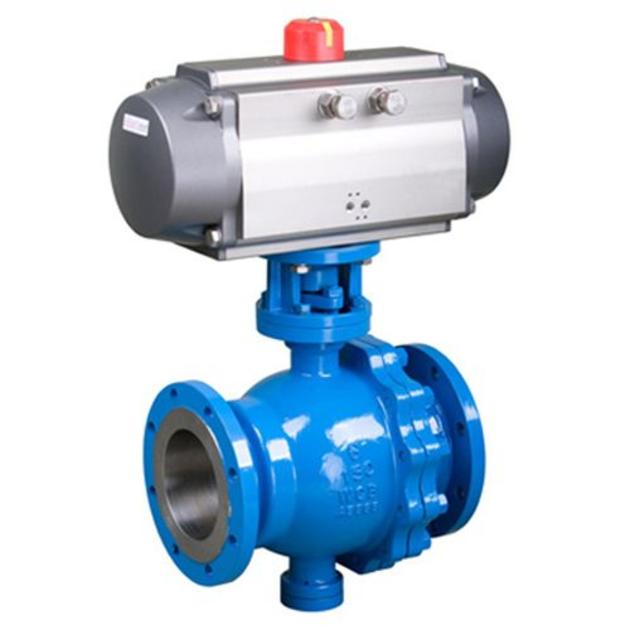

产品型号：Q647F/H/Y
产品产地：上海
产品用途：固定式气动球阀采用全通径的结构使阀门流量孔么与管线内径一致，以便管线清扫。与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。
上海树通公司生产的Q647F固定式气动球阀是新一代高性能气动球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，固定式气动球阀适用于各种腐蚀性和非腐蚀性介质。Q647F固定式气动球阀它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封因而安装没有流向限制，是双向。本阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部设有弹簧保证阀座紧贴球体，保持密封。上下阀杆均设有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。固定式气动球阀采用全通径的结构使阀门流量孔么与管线内径一致，以便管线清扫。与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。
（1）固定式气动球阀采用固定球设计，相对运动部位均采用磨擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。
（2）固定式气动球阀采用全通径或缩径设计，流通阻力小。
（3）固定式气动球阀阀采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。
（4）每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。
（5）具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。确保系统安全。
（6）耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。
|
公称通径DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
|
公称压力(MPa) |
PN1.0、2、4.0、6.4、10.0MPa；ANSI 150 300 600 900LB |
|||||||||||||
|
阀体形式 |
两段式铸造阀体 |
|||||||||||||
|
阀芯形式 |
"O"型球形阀芯 |
|||||||||||||
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
|||||||||||||
|
连接形式 |
法兰式 |
|||||||||||||
|
流量特性 |
近似快开型 |
|||||||||||||
|
泄漏量 |
按GB/T4213-92，小于额定KV0.01% (软密封：零泄露) |
|||||||||||||
|
可调范围 |
250:1 |
250:1 |
||||||||||||
|
基本误差 |
带定位器：小于全行程的±2% |
|||||||||||||
|
死区 |
带定位器：小于全行程的±2% |
|||||||||||||
|
适用温度 |
PTFE≤180℃；PPL≤280℃；金属密封≥300℃ |
|||||||||||||
|
配置执行机构 |
GT、AT、AR、AW系列单双作用气动执行器 |
|||||||||||||
|
控制方式 |
开关两位控制，4～20mA模拟量控制 |
|||||||||||||
|
执行器型号 |
AT、GT、AW等系列单、双作用气动执行机构 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
额定行程 |
0～90° 0～270° |
|
环境温度 |
-20～+80℃ |
|
主要元件材质 |
壳体：铝合金表面硬质氧化处理。端盖：铝合金表面喷塑处理。活塞/齿条：铝合金。密封O型圈：丁睛橡胶=NBR70。轴承垫圈/导环：塑料。 |
|
输出力矩 |
3~10000Nm |
|
连接标准 |
符合ISO5211、DIN3337和VD1/VDE3845以及namur标准 |
|
机械限位 |
两个外部调节螺栓 |
|
防护等级 |
IP68 |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、行程开关、阀位传送器、手轮机构等 |
采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与内螺纹气动球阀的同步精度。
|
公称通径（mm） |
DN50～700 |
|||||
|
公称压力PN(MPa) |
1.6 |
2.5 |
4.0 |
|||
|
公称压力 |
强度试验 |
2.4 |
3.8 |
6.0 |
||
|
密封试验 |
1.8 |
2.8 |
4.4 |
|||
|
材料\材料代号 |
C |
P |
R |
|||
|
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
||
|
球 体 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|||
|
阀 杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|||
|
密封圈 |
增强聚四氟乙烯 对位聚苯 硬质合金 |
|||||
|
填 料 |
聚四氟乙烯 柔性石墨 |
|||||
|
适用工况 |
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
||
|
适用温度 |
-28℃ - 300℃ |
|||||
|
执行器 |
型 号 |
AW/DA/SR系列、GTD/GTE系列、QGSY系列等 |
||||
|
气源压力 |
0.4-0.7MPa |
|||||
|
执行标准 |
设计制造 |
结构长度 |
法兰尺寸 |
压力温度 |
试验检验 |
|
|
GB12237 |
GB12221 |
GB9113 |
GB9131 |
GB13927 |
||
|
设计与制造 |
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|
法兰尺寸 |
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
|
结构长度 |
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
|
检验与试验 |
JB/T 9092、API 598、GB/T13927 |
（1）阀体参数：公称通径、工作压力、介质温度、连接方式、工艺介质、阀体材质等系列参数。
（2）执行器参数：执行器形式、控制方式（开关式、控制信号4-20mA,1-5V)、作用方式(气-开式，气-关式)、是否需要手动功能，现场环境是否为可燃可爆，环境温度，安装角度，现场气源等。
尽量详细的提供以上技术参数，方便我公司技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
温馨提示：如需详细产品资料，请与本公司技术部或销售部联系，联系电话021-33513596。
