产品型号：Q611F/H/Y
产品产地：上海
产品用途：适用于PN1.0～4.0MPa,工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质，内螺纹气动球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。
上海树通公司生产的内螺纹气动球阀分为整体式、两片式及三片式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。内螺纹气动球阀阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。内螺纹气动球阀及气动焊接球阀适用于PN1.0～4.0MPa,工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质，内螺纹气动球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。
|
公称通径DN(mm) |
10～100 |
|
公称压力(MPa) |
PN1.6、2.5、4.0、6.4 MPa |
|
阀体形式 |
三片式精铸阀体、二片是精铸阀体 |
|
连接形式 |
螺纹式、焊接式 |
|
阀芯形式 |
"O"型球形阀芯 |
|
密封填料 |
PTFE、柔性石墨 |
|
流量特性 |
近似快开型 |
|
动作范围 |
0～90° |
|
泄露量Q |
按GB/T4213-92，小于额定KV0.01% (软密封：零泄漏) |
|
基本误差 |
带定位器：小于全行程的±2% |
|
死区 |
带定位器：小于全行程的2% |
|
可调范围 |
250：1 |
|
配置执行机构 |
GT、AT、AW系列单双作用气动执行器 |
|
控制方式 |
开关两位控制、4-20mA模拟量控制 |
|
执行器型号 |
AT、GT、AW等系列单、双作用气动执行机构 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
额定行程 |
0～90° 0～270° |
|
环境温度 |
-20～+80℃ |
|
主要元件材质 |
壳体：铝合金表面硬质氧化处理。端盖：铝合金表面喷塑处理。活塞/齿条：铝合金。密封O型圈：丁睛橡胶=NBR70。轴承垫圈/导环：塑料。 |
|
输出力矩 |
3~10000Nm |
|
连接标准 |
符合ISO5211、DIN3337和VD1/VDE3845以及namur标准 |
|
机械限位 |
两个外部调节螺栓 |
|
防护等级 |
IP68 |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、行程开关、阀位传送器、手轮机构等 |
|
零件名称 |
材料名称 |
|||
|
阀体 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球体 |
2Cr13+氮化处理 |
304 |
316 |
316L |
|
阀杆 |
2Cr13 |
304 |
316 |
316L |
|
密封圈 |
增强聚四氟乙烯(PPL)、对位聚苯、不锈钢密封圈 |
|||
|
适用介质 |
水、气体、蒸汽、油品等 |
硝酸等腐蚀性介质 |
醋酸等腐蚀介质 |
尿素等腐蚀性介质 |
|
公称通径DN(mm) |
DN15-300 |
|||||
|
公称压力 |
PN(MPa) |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
|
试验压力 |
强度试验 |
1.5 |
2.4 |
3.75 |
6.0 |
9.60 |
|
密封试验 |
1.1 |
1.76 |
2.75 |
4.4 |
7.04 |
|
|
低压气密试验 |
0.5～0.7 |
|||||
|
适用介质 |
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) |
|||||
（1）阀体参数：公称通径、工作压力、介质温度、连接方式、工艺介质、阀体材质等系列参数。
（2）执行器参数：执行器形式、控制方式（开关式、控制信号4-20mA,1-5V)、作用方式(气-开式，气-关式)、是否需要手动功能，现场环境是否为可燃可爆，环境温度，安装角度，现场气源等。
尽量详细的提供以上技术参数，方便我公司技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
温馨提示：如需详细产品资料，请与本公司技术部或销售部联系，联系电话021-33513596。
点击图片放大

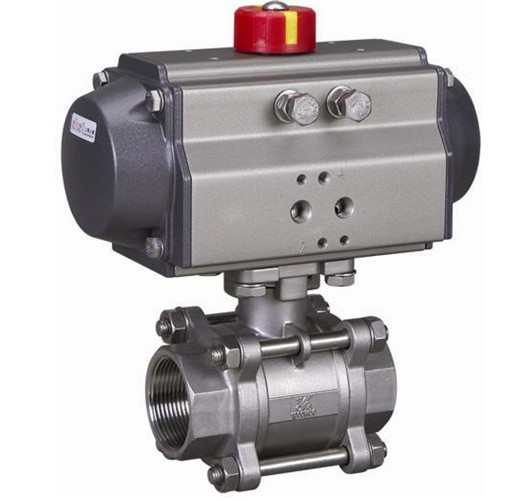

Q611F/H/Y内螺纹气动球阀
