产品型号：BQ641PPL-16P
产品产地：上海
产品用途：用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
上海树通公司生产的BQ641PPL/H气动保温球阀具有良好的保温保冷特性，且夹套保温气动球阀的通径与管径一致，同时又能有效降低管路中介质热量损失。气动保温球阀主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。由于采用整体式结构，因而气动保温球阀比一般球阀体积更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
|
公称通径DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
额定流量系数KV |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
|
公称压力(MPa) |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB |
|||||||||||
|
阀体形式 |
法兰式：分体式铸造球阀；对夹式：整体式铸造阀体 |
|||||||||||
|
连接形式 |
法兰式、对夹式 |
|||||||||||
|
阀芯形式 |
"O"型球形阀芯 |
|||||||||||
|
泄露量Q |
按GB/T4213-92，小于额定KV0.01% (软密封：零泄露) |
|||||||||||
|
基本误差 |
带定位器：小于全行程的±2% |
|||||||||||
|
回差 |
带定位器：小于全行程的±2% |
|||||||||||
|
可调范围 |
250：1 |
350：1 |
||||||||||
|
配置执行机构 |
GT、AT、ST、AW系列单双作用气动执行器 |
|||||||||||
|
控制方式 |
开关两位控制、4～20mA模拟量信号控制 |
|||||||||||
|
执行器型号 |
AT、GT、AW等系列单、双作用气动执行机构 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
额定行程 |
0～90° 0～270° |
|
环境温度 |
-20～+80℃ |
|
主要元件材质 |
壳体：铝合金表面硬质氧化处理。端盖：铝合金表面喷塑处理。活塞/齿条：铝合金。密封O型圈：丁睛橡胶=NBR70。轴承垫圈/导环：塑料。 |
|
输出力矩 |
3~10000Nm |
|
连接标准 |
符合ISO5211、DIN3337和VD1/VDE3845以及namur标准 |
|
机械限位 |
两个外部调节螺栓 |
|
防护等级 |
IP68 |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、行程开关、阀位传送器、手轮机构等 |
|
零件名称 |
材料 |
|||
|
阀体、阀盖 |
WCB |
CF8 |
CF3M |
CF3M |
|
球体 |
2Cr13+氮化处理 |
304 |
316 |
316L |
|
阀杆 |
2Cr13 |
304 |
316 |
316L |
|
阀座密封圈 |
PTFE、碳素纤维＋PTFE、对位聚苯、不锈钢圈 |
|||
|
填料 |
V型PTFE、柔性石墨 |
|||
|
设计标准 |
ASME B 16 .34 GB/T12224 |
|
结构长度 |
ASME B 16.10 GB/T12221 |
|
连接法兰 |
ASME B 16.5、JB/T 79 |
|
试验和检验 |
JB/T9092 API 598 |
|
适用介质 |
重油、胶类等易凝固介质 |
（1）阀体参数：公称通径、工作压力、介质温度、连接方式、工艺介质、阀体材质等系列参数。
（2）执行器参数：执行器形式、控制方式（开关式、控制信号4-20mA,1-5V)、作用方式(气-开式，气-关式)、是否需要手动功能，现场环境是否为可燃可爆，环境温度，安装角度，现场气源等。
尽量详细的提供以上技术参数，方便我公司技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
温馨提示：如需详细产品资料，请与本公司技术部或销售部联系，联系电话021-33513596。
点击图片放大

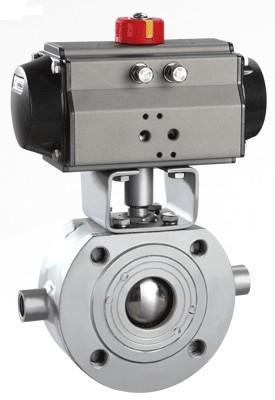

BQ641PPL气动保温球阀
