BQ671F气动保温对夹式球阀具有良好的保温保冷特性，阀门的通径与管径一致，能有效降低管路中介质热量损失。气动阀门主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝BQ671F气动保温对夹式球阀PN10～PN16固的高粘度介质。
|
主要零件材质
树通BQ671F气动保温对夹式球阀PN10～PN16主要零件材质
| 序号 |
零件名称 |
材质 |
| C |
D |
R |
| 1 |
阀盖 |
WCB |
ZG1C/18Ni9Ti |
ZG1Cr18Ni12M2Ti |
| 2 |
垫片 |
PTFE |
PTFE |
PTFE |
| 3 |
阀座 |
PTFE |
PTFE |
PTFE |
| 4 |
球体 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
| 5 |
阀座 |
PTFE |
PTFE |
PTFE |
| 6 |
夹套阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
| 7 |
螺栓 |
35 |
1Cr18Ni9i |
1Cr18Ni12Mo2Ti |
| 8 |
阀杆 |
1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
| 9 |
垫片 |
PTFE |
PTFE |
PTFE |
| 10 |
填料 |
PTFE |
PTFE |
PTFE |
| 11 |
衬套 |
PTFE |
PTFE |
PTFE |
| 12 |
弹垫 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
| 13 |
垫片 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
| 14 |
螺母 |
35 |
1Cr18Ni9Ti |
1Cr18N19Ti |
| 15 |
连接支架 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
| 16 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
| 17 |
连接套 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
| 18 |
位置指示器 |
塑料 |
塑料 |
塑料 |
主要结构连接尺寸
树通BQ671F气动保温对夹式球阀PN10～PN16主要结构连接尺寸
| 公称通径 |
外形尺寸 |
连接法兰尺寸 |
| d |
L |
L1 |
L2 |
L3 |
H |
H1 |
G |
D |
D1 |
D2 |
f |
N-Md |
| 15 |
14 |
35 |
140,178 |
62/75 |
150 |
170/176 |
15 |
1/2″ |
90 |
65 |
45 |
2 |
4-M14 |
| 20 |
19 |
38 |
140/178 |
62/75 |
160 |
175,181 |
20 |
1/2″ |
100 |
75 |
55 |
2 |
4-M14 |
| 25 |
25 |
42 |
140/214 |
62/91 |
190 |
180/214 |
20 |
1/2″ |
110 |
85 |
65 |
2 |
4-M14 |
| 32 |
29 |
50 |
164/214 |
75/91 |
210 |
215/243 |
25 |
1/2″ |
130 |
100 |
78 |
3 |
4-M18 |
| 40 |
38 |
60 |
164/246 |
75/101 |
230 |
225/263 |
30 |
1/2″ |
145 |
110 |
85 |
3 |
4-M18 |
| 50 |
48 |
70 |
190/295 |
91/112 |
250 |
248/274 |
30 |
1/2″ |
160 |
125 |
100 |
3 |
4-M18 |
| 65 |
64 |
95 |
210/295 |
101/112 |
270 |
258/284 |
45 |
1/2″ |
180 |
145 |
120 |
3 |
4/8-M18 |
| 80 |
76 |
118 |
247/395 |
112/139 |
300 |
300/326 |
50 |
1/2″ |
190 |
160 |
135 |
3 |
8-M18 |
| 100 |
95 |
140 |
276/478 |
127/176 |
340 |
315/370 |
70 |
1″ |
215/230 |
180/190 |
155/160 |
3 |
8-M18/20 |
| 125 |
112/118 |
175/195 |
348/562 |
159/206 |
360 |
375/440 |
80 |
1″ |
245/270 |
210/220 |
185/188 |
3 |
8-M18/24 |
| 150 |
135/150 |
210/260 |
378/724 |
176/228 |
420 |
428/500 |
95 |
1″ |
280/300 |
240/250 |
210/218 |
3 |
8-M22/24 |
|
| 产品相关关键字： 气动保温对夹式球阀 气动保温球阀 保温对夹式球阀 保温球阀 |
点击图片放大

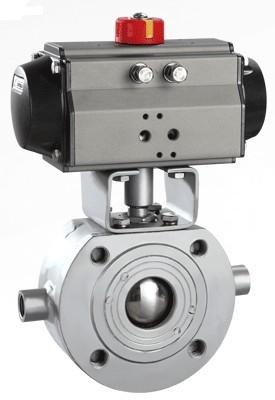

气动对夹保温球阀
