产品型号：GQ641M
产品产地：上海
产品用途：广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。

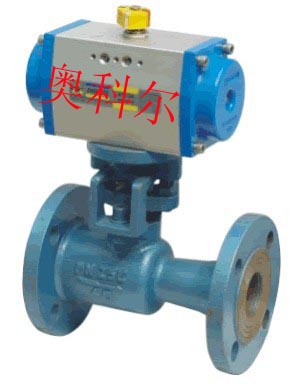

上海树通公司生产的GQ641M气动高温球阀是采用金属硬密封球阀及活塞式气动执行器组成。密封面采用金属硬密封阀座，可适用于≤650°以内的介质。气动高温球阀可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4～0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动高温球阀整体具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动高温球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
|
公称通径DN(mm) |
15～200 |
|
公称压力(MPa) |
PN1.6、2.5、4.0、6.4 MPa |
|
阀体形式 |
两段式铸造球阀 |
|
连接形式 |
法兰式、焊接式 |
|
阀芯形式 |
"O"型球形阀芯 |
|
密封填料 |
柔性石墨、金属缠绕垫片 |
|
流量特性 |
近似快开型 |
|
动作范围 |
0～90° |
|
泄露量Q |
按GB/T4213-92，小于额定KV0.01% |
|
适用温度 |
PPL≤250℃、硬密封≤650℃ |
|
基本误差 |
带定位器：小于全行程的±2% |
|
死区 |
带定位器：小于全行程的2% |
|
可调范围 |
250：1 |
|
配置执行机构 |
GT、AT、AW系列单双作用气动执行器 |
|
控制方式 |
开关两位控制、4-20mA模拟量控制 |
|
执行器型号 |
AT、GT、AW等系列单、双作用气动执行机构 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
额定行程 |
0～90° 0～270° |
|
环境温度 |
-20～+80℃ |
|
主要元件材质 |
壳体：铝合金表面硬质氧化处理。端盖：铝合金表面喷塑处理。活塞/齿条：铝合金。密封O型圈：丁睛橡胶=NBR70。轴承垫圈/导环：塑料。 |
|
输出力矩 |
3~10000Nm |
|
连接标准 |
符合ISO5211、DIN3337和VD1/VDE3845以及namur标准 |
|
机械限位 |
两个外部调节螺栓 |
|
防护等级 |
IP68 |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、行程开关、阀位传送器、手轮机构等 |
|
零件名称 |
材料名称 |
|||
|
阀体 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球体 |
2Cr13+氮化处理 |
304 |
316 |
316L |
|
阀杆 |
2Cr13 |
304 |
316 |
316L |
|
密封圈 |
增强聚四氟乙烯(PPL)、对位聚苯、不锈钢密封圈 |
|||
|
公称通径DN(mm) |
DN15-300 |
|||||
|
公称压力 |
PN(MPa) |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
|
试验压力 |
强度试验 |
1.5 |
2.4 |
3.75 |
6.0 |
9.60 |
|
密封试验 |
1.1 |
1.76 |
2.75 |
4.4 |
7.04 |
|
|
低压气密试验 |
0.5～0.7 |
|||||
|
适用介质 |
水、气体、蒸汽、油品等高温介质 |
|||||
（1）阀体参数：公称通径、工作压力、介质温度、连接方式、工艺介质、阀体材质等系列参数。
（2）执行器参数：执行器形式、控制方式（开关式、控制信号4-20mA,1-5V)、作用方式(气-开式，气-关式)、是否需要手动功能，现场环境是否为可燃可爆，环境温度，安装角度，现场气源等。
尽量详细的提供以上技术参数，方便我公司技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
温馨提示：如需详细产品资料，请与本公司技术部或销售部联系，联系电话021-33513596。
