产品型号：Q641F-10U
产品产地：上海
产品用途：应用于纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个领域

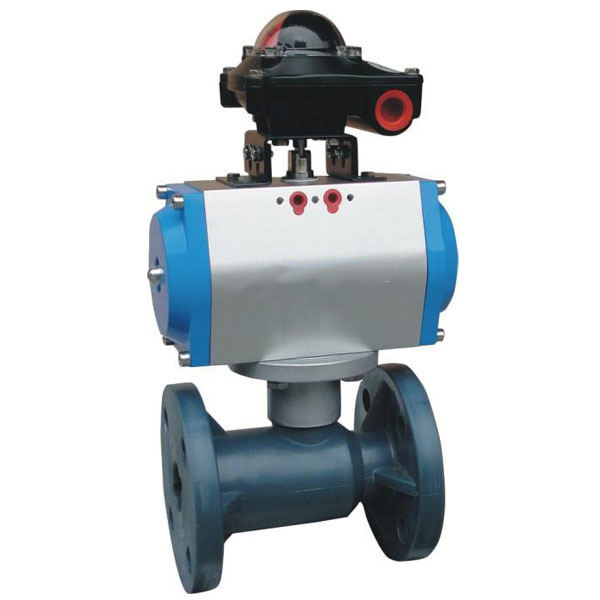

上海树通公司生产的气动塑料球阀是由引进型AT气动活塞式执行器及upvc塑料球阀组成。气动塑料球阀、upvc气动球阀适用于带腐蚀性介质的输送过程的截流。重量轻、耐腐蚀性强。气动塑料球阀、upvc气动球阀被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。
（1）外型结构紧凑美观。
（2）本体重量轻容易安装。
（3）材质卫生无毒。
（4）耐腐蚀性强，应用范围广。
（5）耐磨损、容易拆卸，维护简单易行。
|
公称通径DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
公称压力(MPa) |
PN1.0-1.6MPa |
||||||||
|
连接方式 |
法兰、螺纹、由令 |
||||||||
|
阀体结构 |
一体、三通L、三通T |
||||||||
|
阀体材质 |
UPVC、CPVC、PP |
||||||||
|
阀芯材质 |
UPVC、CPVC、PP |
||||||||
|
密封材质 |
PTFE |
||||||||
|
适用温度 |
0～+60℃ |
||||||||
|
适用介质 |
PVC兼容的食品工业化学溶剂 |
||||||||
|
配置执行机构 |
GT、AT、ST系列单双作用气动执行器 |
||||||||
|
控制方式 |
开关两位控制、4～20mA模拟量信号控制 |
||||||||
|
执行器型号 |
AT、GT、AW等系列单、双作用气动执行机构 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
额定行程 |
0～90° 0～270° |
|
环境温度 |
-20～+80℃ |
|
主要元件材质 |
壳体：铝合金表面硬质氧化处理。端盖：铝合金表面喷塑处理。活塞/齿条：铝合金。密封O型圈：丁睛橡胶=NBR70。轴承垫圈/导环：塑料。 |
|
输出力矩 |
3~10000Nm |
|
连接标准 |
符合ISO5211、DIN3337和VD1/VDE3845以及namur标准 |
|
机械限位 |
两个外部调节螺栓 |
|
防护等级 |
IP68 |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、行程开关、阀位传送器、手轮机构等 |
采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与内螺纹气动球阀的同步精度。
（1）阀体参数：公称通径、工作压力、介质温度、连接方式、工艺介质、阀体材质等系列参数。
（2）执行器参数：执行器形式、控制方式（开关式、控制信号4-20mA,1-5V)、作用方式(气-开式，气-关式)、是否需要手动功能，现场环境是否为可燃可爆，环境温度，安装角度，现场气源等。
尽量详细的提供以上技术参数，方便我公司技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
温馨提示：如需详细产品资料，请与本公司技术部或销售部联系，联系电话021-33513596。
