产品型号：ZCRD941W
产品产地：上海
产品用途：广泛应用于冶金、电站石油、化工等部门。电动通风蝶阀适用于工业、冶金、烟气除尘、环保等管道作通风调节介质流量之用。

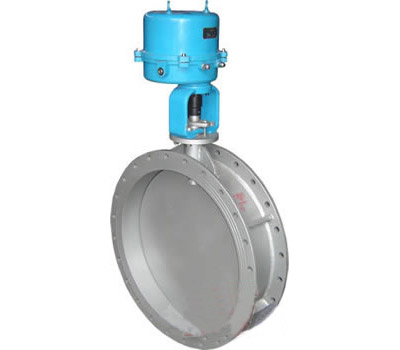

上海树通公司生产的ZCRD941W电动通风蝶阀由TR系列角行程电动执行机构和通风蝶阀组成。是一种非密闭型蝶阀。执行机构内有伺服系弘，无须另配伺服放大器，输入控制信号（4～20mADC或1～5VDC）及单相电源即可控制运转。电动通风调节蝶阀具有结构简单，流通能力大，调节精度高等特点。电动通风蝶阀具有结构简单、口径大、重量轻、操作方便等优点。电动通风蝶阀广泛应用于冶金、电站石油、化工等部门。电动通风蝶阀适用于工业、冶金、烟气除尘、环保等管道作通风调节介质流量之用。
|
公称通径mm |
50～3000 |
|
公称压力(MPa) |
PN0.1、0.25、0.6、1.0 |
|
介质温度℃ |
-40～+450（钢板卷焊），+450以上（不锈钢板卷焊），≥800℃以上特殊订做 |
|
转角范围 |
0～90度 |
|
流量特性 |
近似线性 |
|
法兰标准 |
GB/T9115-2000钢制管法兰焊接标准(也可按照客户尺寸定做非标产品) |
|
配置执行机构 |
可配TR、HQ、PSQ、3810R等系列角行程电动执行机构 |
|
控制方式 |
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
|
配套执行器 |
TR系列执行器 |
3410R系列执行器 |
ZHQ系列执行器 |
|
电源电压 |
标准：220V AC 可选：AC 110V 、380/440V 24V ，DC24V |
||
|
输出力矩 |
20N·M～1000N·M |
20N·M～100N·M |
20N·M～100N·M |
|
动作范围 |
0～90° 0～360° |
0～90° |
0～90°、0°～270°可选 |
|
控制方式 |
开关到位灯(开关两位控制)无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
||
|
动作时间 |
4秒/15秒/30秒/60秒 |
10秒/15秒/30秒 |
18S～112S |
|
保护装置 |
过热保护 |
过载保护 |
内置过热保护、过载保护 |
|
环境温度 |
-30°～60° |
-30°～60° |
-20℃～+70℃ |
|
手动操作 |
同附带手柄操作、手轮可选 |
同附带手柄操作 |
机械离合机构，配手轮操作 |
|
机械限位 |
电气、机械二重限位 |
电气、机械二重限位 |
2个外部调整螺栓 |
|
防护等级 |
IP65 |
IP55 |
IP65、IP67、可定制IP68 |
|
防爆等级 |
普通型、ExdⅡ BT4,ExdⅡ CT6 |
ExdⅡ BT4 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置测量 |
可选装开关或电位器 |
比例控制单元 |
电位器、比例控制单元 |
|
绝缘电阻 |
100M/500V DC |
||
|
耐压值 |
1500V AC 1分钟 |
||
|
壳体材料 |
压铸铝合金 |
钢，铝合金 |
钢，铝合金，铝青铜，聚碳酸脂 |
|
项 目 |
指 标 值 |
|
基本误差% |
±2.5 |
|
回差% |
2.0 |
|
死区% |
3.0 |
|
始终点偏差% |
±2.5 |
|
额定行程偏差% |
+2.5 |
|
允许泄漏量1/h |
2×10-2×阀额定容量 |
|
零件名称 |
材料 |
|
阀体 |
碳钢(卷焊焊接)、不锈钢(卷焊加工) |
|
蝶板 |
碳钢、不锈钢 |
|
阀杆 |
2Cr13、不锈钢 |
|
填料 |
PTFE、柔性石墨 |
|
公称通径DN(mm) |
DN50～3000 |
||||
|
公称压力 |
PN(MPa) |
0.1 |
0.25 |
0.6 |
1.0 |
|
试验压力 |
强度试验 |
0.15 |
0.375 |
0.9 |
1.5 |
|
密封试验 |
0.11 |
0.025 |
0.66 |
1.1 |
|
|
低压气密试验 |
|
||||
|
适用介质 |
烟气、高温烟气、尘气、空气、废气等介质 |
||||
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、电源电压等。
尽量详细提供以上技术参数，方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
