产品型号：ZLSP-16C ZLSP-16P
产品产地：上海
产品用途：
产品详情:
■电动温度调节阀用途与特点

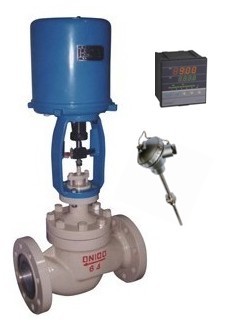

ZLSP自力式电控温度调节阀由3810LSA(B)/SI型数显温控电动执行器、阀和热电阻组成，整套安装方便，工作可靠。
热电阻作为测试温度的传感器，其分为铂电阻和铜电阻两大类，通常和显示仪表、记录仪和电周节配套使用。它可以直接测量各种生产过程中从-200℃至+420℃范围内的液体、蒸汽和气体介乂及固体表面的温度，温度调节范围广，适用性强，性能优于ZZWP型自力式温度调节阀。主要应F各种场合的加热或冷却，如蒸汽加热容器或房间；冷热介质混合温度的控制等。
■电动温度调节阀主要技术参数
| 公称通径(mm) | 20 | 25 | 32 | 40 | 50 | ||||||||||||||||||
| 阀座直径dn(mm) | 10 | 12 | 15 | 20 | 10 | 12 | 15 | 20 | 25 | 32 | 32 | 40 | 32 | 40 | 50 | ||||||||
| 定流系数(KV) | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 17.6 | 27.5 | 17.6 | 27.5 | 44 | |||||||
| 等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 16 | 25 | 16 | 25 | 40 | ||||||||
| 阀行程(mm) | 16 | 25 | |||||||||||||||||||||
| 执行机构型号 | 381LSA-08/20 | 38101LSA-30/50 | |||||||||||||||||||||
| 公称通径(mm) | 65 | 80 | 100 | 125 | 150 | 200 | |||||||||||||||||
| 阀座直径dn(mm) | 65 | 65 | 80 | 65 | 80 | 100 | 125 | 125 | 150 | 150 | 200 | ||||||||||||
| 额定流系数(KV) | 直线 | 69 | 69 | 110 | 69 | 110 | 176 | 275 | 275 | 440 | 440 | 690 | |||||||||||
| 等百分比 | 63 | 63 | 100 | 63 | 100 | 160 | 250 | 250 | 400 | 400 | 630 | ||||||||||||
| 额定行程L | 40 | 60 | |||||||||||||||||||||
| 常配执行构型号 | 381LSA50/SB-65 | 381LSA99/160 | |||||||||||||||||||||
| 公称压力(N)/Class | MPa | 1.6，2.5，4.0，6.4(6.3)，10.0 | |||||||||||||||||||||
| Bar | 16，25，40，64(63)，100 | ||||||||||||||||||||||
| Lb | ANSI：CIass150，Class300，CIass600 | ||||||||||||||||||||||
| 固有流量特性 | 直线、等百分比 | ||||||||||||||||||||||
| 固有可调比（R) | 50：1 | ||||||||||||||||||||||
| 信号 | 输入信号：4-20mA(输入1-5v的须指明)；反馈信号：4-20mA | ||||||||||||||||||||||
| 允许泄漏量 | 硬阀芯；IV级（10_4XKV)软阀芯:VI级见GB/T4213-92 | ||||||||||||||||||||||
| 工作温度t(℃) | 常温型 | -20〜200、-40〜250、-60〜250 | |||||||||||||||||||||
| 散热型 | 代号：s | -40〜350、-60〜350 | |||||||||||||||||||||
| 高温型 | 代号：G | 350〜595(选用高温材料） | |||||||||||||||||||||
| 调节切断型 | 代号：Q | -40〜150(阀芯夹增强PTFE)(特殊情况下采用) | |||||||||||||||||||||
■电动温度调节阀主要零件材料
| 零件名称 | 材料 |
| 阀体、阀盖 | WCB(ZG230-450)、WCC(ZG270-500)、WC6(ZG15CrMo)、CF8(304)、CF8M(316)、CF3(304L)、CF3M(316L) |
| 阀芯、阀座 | 304(0Cr18Ni9)、316(OCr17Ni12Mo2)、316L(OOCr17Ni14Mo2)并堆焊司太莱合金、17-4PH(沉淀硬化型不锈钢） |
| 填料 | PTFE(聚四氟乙烯）、R.TFE(增强聚四氟乙烯）、Grafoil(柔性石墨） |
| 密封垫片 | XB350(石棉橡胶板）、PTFE、柔性石墨夹金属 |
| 阀杆 | 304316316L17-4PH |
可根据工况选用其它材料。
■ZLSP电动温度调节阀外形尺寸及重量
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|
L |
PN16/40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| PN63 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 483 | 500 | 550 | 650 | |
| D | 179 | 200 | 200/310 | 310 | ||||||||
| H1 | PN16/40 | 126 | 126 | 134 | 157 | 167 | 199 | 214 | 229 | 263 | 293 | 358 |
| PN63/100 | 138 | 138 | 142 | 165 | 187 | 204 | 219 | 240 | 280 | 300 | 364 | |
| H2 | 377 | 532 | 532/730 | 730 | ||||||||
| H3 | PN16/40 | 286 | 286 | 302 | 325 | 335 | 437 | 452 | 467 | 524 | 554 | 619 |
| PN63/100 | 298 | 298 | 310 | 333 | 345 | 442 | 457 | 478 | 541 | 561 | 625 | |
| H5 | PN16/40 | 43 | 48 | 57 | 66 | 80 | 92 | 100 | 120 | 134 | 156 | 199 |
| PN63/100 | 49 | 54 | 61 | 70 | 84 | 97 | 105 | 125 | 138 | 163 | 206 | |
| 重量 (kg) |
PN16/40 | 10 | 12 | 15 | 17 | 18 | 34 | 46 | 54 | 76 | 79 | 100 |
| PN63/100 | 13 | 16 | 19 | 26 | 27 | 43 | 69 | 85 | 120 | 125 | 150 | |
注1)阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN等标准。
