产品型号：ZLKF-16C ZLKH-16P
产品产地：上海
产品用途：广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业经营过程的自动化调节和远程控制。
ZLJH、ZLJF气动三通合流、分流调节阀
ZLJH、ZLJF型气动三通合流、分流调节阀采用圆筒型薄壁窗口形阀芯导向阀体和多弹簧执行机构组件组成，三通合流调节阀用于将两种流体混合成第三种流体，或不同温度的同种流体，混合成同一温度流体。三通分流阀将一种流体分成两路流体。公称通径由10至200mm，公称压力有1.6、4.0、6.4MPa，使用温度范围由-40℃~450℃。它以压缩空气为动作力，接受标准信号0~10mA DC或4~20mADC，将此转为与输入信号相对应的上下位移，改变阀门的开度位移，从而达到对工艺管路流体介质如压力、流量、温度、液位等参数的自动调节控制。本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业经营过程的自动化调节和远程控制。
气动三通调节阀特点
1、流体对阀芯作用方向都处于流开状态，故工作稳定性好。
2、·除了阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。
3、节省自动化投资，与单座、或套筒调节阀相比，组成同样的系统可省掉一个阀，简化系统，节省投资。
气动三通调节阀 技术参数
|
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
额定流量系数KV |
直线 |
7.6 |
12.1 |
19.4 |
30.3 |
48.3 |
75.9 |
121 |
193.6 |
302.5 |
484 |
759 |
|
等百分比 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69.3 |
110 |
176 |
275 |
440 |
693 |
|
|
执行机构型号 |
正作用 |
ZHA-22 |
ZHA-23 |
ZHA-34 |
ZHA-45 |
|||||||
|
反作用 |
ZHB-22 |
ZHB-23 |
ZHB-34 |
ZHB-45 |
||||||||
|
额定行程L(mm) |
16 |
25 |
40 |
60 |
||||||||
|
膜片有效面积Ae(cm2) |
280 |
400 |
600 |
1000 |
||||||||
|
公称压力PN(MPa) |
1.6 2.5 4.0 6.4 |
|||||||||||
|
流量特性 |
直线 等百分比 |
|||||||||||
|
法兰标准 |
GB/T9113 、 JB/T79 |
|||||||||||
|
阀体材质 |
碳钢WCB（阀芯、阀座不锈钢304）、不锈钢304、316、珞钼钢等其它特殊材质可定做 |
|||||||||||
|
允许泄漏量 |
0.01%×阀额定容量(硬密封)、零泄漏(软密封) |
|||||||||||
|
介质温度 t ( ℃) |
标准型(-17～+200℃)、高温型(+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
|
|||||||||||
|
作用方式 |
气关式 气开式 |
|||||||||||
|
信号范围Pr(KPa) |
20-60、20-100、40-200、60-100、80-240 |
|||||||||||
|
气源压力Ps(MPa) |
0.14、0.25、0.28、0.40 |
|||||||||||
|
输入信号 |
0~10V .DC或4~20mA.DC |
|||||||||||
|
输出信号 |
4~20mA.DC（添加功能） |
|||||||||||
|
使用环境 |
环境温度-20~70 ℃ 湿度 定位器：≤ 95% |
|||||||||||
|
其它功能 |
防护等级：IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：添加
|
|||||||||||
注：表中尺寸为不带标准型附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
点击图片放大

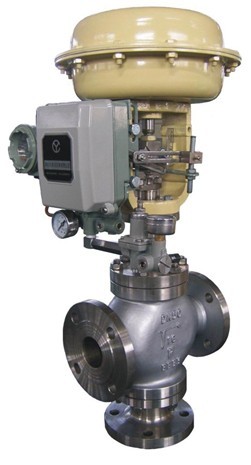

ZDLX气动三通调节阀
