产品型号：ZLSP-16C
产品产地：上海
产品用途：应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业经营过程的自动化调节和远程控制。
ZLSP电动单座调节阀
ZLSP系列电动单座调节阀是由381L系列或PSL系列电子式执行器和单座调节阀组件组成，公称通径由10至200mm，公称压力有1.6、4.0、6.4MPa，使用温度范围由-40℃~450℃。它以AC220V电源电压为动作力，接受标准信号0~10mA DC或4~20mADC，将此转为与输入信号相对应的上下位移，改变阀门的开度位移，从而达到对工艺管路流体介质如压力、流量、温度、液位等参数的自动调节控制。本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业经营过程的自动化调节和远程控制。
电动单座调节阀特点
1、适用于压差较小工况
2、适合介质粘度较大或稍有颗粒杂质场合
3、可调节范围大，固有可调比为50，流量特性有直线和等百分比。
4、阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30%。
5、调节切断型可采用软密封结构阀芯，达VI级泄漏标准(零泄漏)。
6、伺服放大器采用深度动态负反馈，可提高自动调节精度。
7、电动操作器有多种形式，可适用于4~20mA。DC或0~10mA.DC，无需伺服放大器。
8、波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏。
电动单座调节阀 技术参数
|
公称通径 DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
||||
|
(10) |
(12) |
(15) |
(20) |
|
|
|
|
|
|
|
|
|
|
|||
|
额定流量系数 Kv |
直 线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
||
|
额定行程 (mm) |
16 |
25 |
40 |
60 |
||||||||||||
|
公称压力 PN(MPa) |
1.6 、2.5 、4.0 、6.4 |
|||||||||||||||
|
固有流量特性 |
直线、等百分比 |
|||||||||||||||
|
法兰标准 |
GB/T9113 、 JB/T79 |
|||||||||||||||
|
阀体材质 |
碳钢WCB（阀芯、阀座不锈钢304）、不锈钢304、316、珞钼钢等其它特殊材质可定做 |
|||||||||||||||
|
允许泄漏量 |
0.01%×阀额定容量(硬密封)、零泄漏(软密封) |
|||||||||||||||
|
介质温度 t ( ℃) |
标准型(-17～+200℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
|
|||||||||||||||
|
作用方式 |
电关式 电开式 |
|||||||||||||||
|
使用环境 |
环境温度-20~70 ℃ 电动调节阀：≤ 95% |
|||||||||||||||
|
电源电压 |
220V 50Hz （常规电压）、380V 50Hz 24AC/DC |
|||||||||||||||
|
输入信号 |
0~10V .DC或4~20mA.DC |
|||||||||||||||
|
输出信号 |
4~20mA.DC |
|||||||||||||||
|
其它功能 |
防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
|
|||||||||||||||
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、电源电压等。
尽量详细提供以上技术参数，方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
点击图片放大

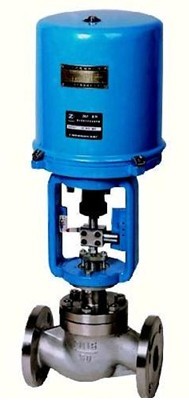

ZLSP电动单座调节阀
