产品型号：
产品产地：上海
产品用途：电动V型调节球阀适用于造纸、化工、冶金等工业企业中含有纤维或微小固体颗粒的悬浊液介质中对有关工艺参数的控制，特别适用于制浆、造纸生产过程中的纸浆、白水、黑液、白液等悬浮颗粒的流体及浓、浊浆状流体介质的自动调节。

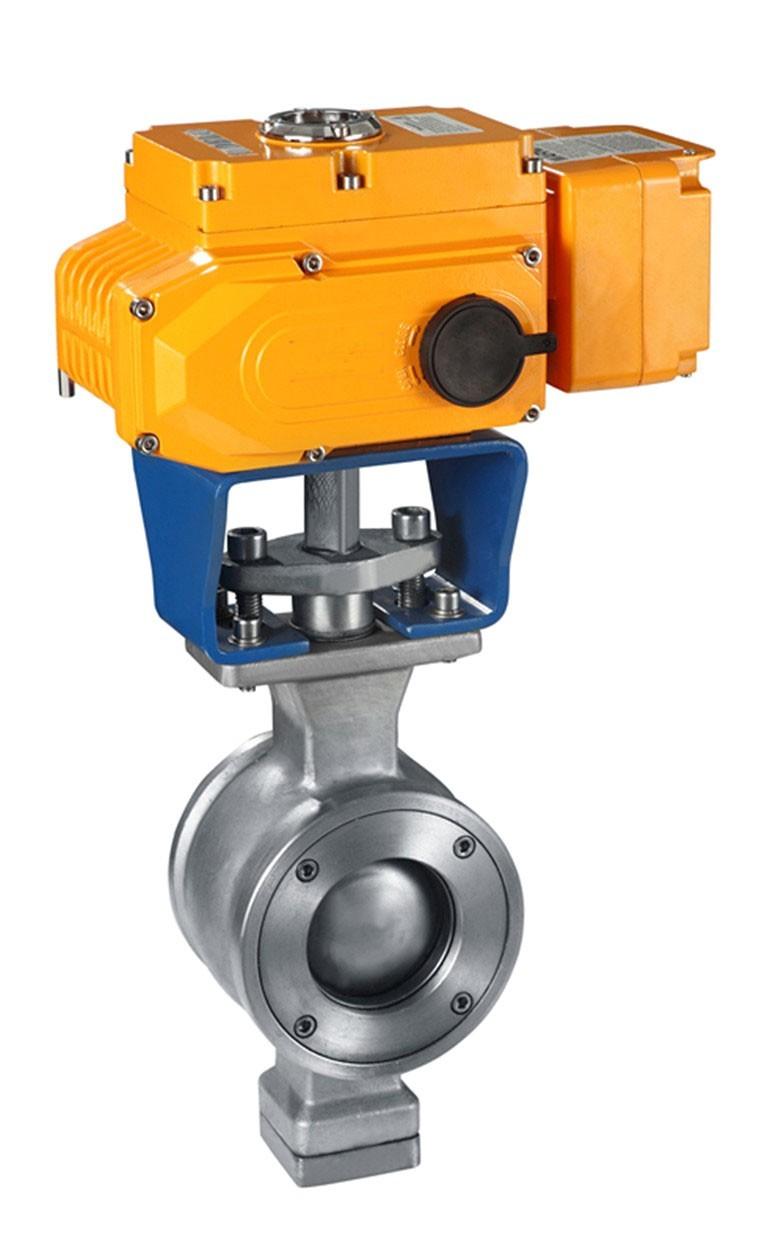

上海树通公司生产的电动V型调节球阀是采用引进型电动执行器及高品质V型球阀组成。由于球芯带有V型结构，对阀座具有剪切作用。因此电动V型调节球阀适用于造纸、化工、冶金等工业企业中含有纤维或微小固体颗粒的悬浊液介质中对有关工艺参数的控制，特别适用于制浆、造纸生产过程中的纸浆、白水、黑液、白液等悬浮颗粒的流体及浓、浊浆状流体介质的自动调节。
1、电动V型球阀的V型切口的球芯与金属阀座之前具有剪切作用，特别适用于含纤维、微小固体颗粒、料浆等介质。
2、电动V型球阀还具有调节并可靠定位能力，流量特性为近似百分比，可调范围广。
3、电动V型球阀采用板簧加载的可动阀座结构，阀座与球芯不会产生卡阻或脱离等问题，密封可靠，使用寿命长。
1、具有弹性负荷压力辅助密封座保证阀座与球芯自努至终的紧密接触。
2、具有整体式的阀体结构，不存在产生潜在泄漏的可能。
3、具有等百分比特性，有很宽的控制范围和特别稳定的控制过程，可广泛用应于多种工艺流程中。
4、阀杆和球芯采用渐开线花键连接，当齿廓受载时，齿上有径向力能起自动定心作用，且各齿受力均匀使之强度高、寿命长。
|
公称通径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
额定流量系数Cv |
32 |
43 |
78 |
90 |
160 |
250 |
360 |
610 |
1120 |
1850 |
2950 |
3700 |
7195 |
11466 |
|
公称压力 |
PN1.6、2.5、4.0、6.4MPa |
|||||||||||||
|
强度试验 |
2.4～9.6MPa |
|||||||||||||
|
密封试验 |
1.76～7.0MPa |
|||||||||||||
|
流量特性 |
近似等百分比、直线特性 |
|||||||||||||
|
阀板转角（度） |
0°～至90°（可调） |
|||||||||||||
|
允许泄漏量等级 |
软密封：零泄露 |
软密封：VI微气泡级，金属密封：≤额定CV×0.065% |
||||||||||||
|
动作时间（S/90度） |
8.5～30 |
36～60 |
||||||||||||
|
可调节比 |
250:1 |
300:1 |
||||||||||||
|
基本误差 |
全行程的≤±2% |
|||||||||||||
|
回差 |
全行程的≤±2% |
|||||||||||||
|
死区 |
全行程的≤0.8% |
|||||||||||||
|
控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
|||||||||||||
|
配套执行器 |
TR系列执行器 |
3410R系列执行器 |
ZHQ系列执行器 |
|
电源电压 |
标准：220V AC 可选：AC 110V 、380/440V 24V ，DC24V |
||
|
输出力矩 |
20N·M～100N·M |
20N·M～100N·M |
20N·M～100N·M |
|
动作范围 |
0～90° 0～360° |
0～90° |
0～90°、0°～270°可选 |
|
控制方式 |
开关到位灯(开关两位控制)无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
||
|
动作时间 |
4秒/15秒/30秒/60秒 |
10秒/15秒/30秒 |
18S～112S |
|
保护装置 |
过热保护 |
过载保护 |
内置过热保护、过载保护 |
|
环境温度 |
-30°～60° |
-30°～60° |
-20℃～+70℃ |
|
手动操作 |
同附带手柄操作、手轮可选 |
同附带手柄操作 |
机械离合机构，配手轮操作 |
|
机械限位 |
电气、机械二重限位 |
电气、机械二重限位 |
2个外部调整螺栓 |
|
防护等级 |
IP65 |
IP55 |
IP65、IP67、可定制IP68 |
|
防爆等级 |
普通型、ExdⅡ BT4,ExdⅡ CT6 |
ExdⅡ BT4 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置测量 |
可选装开关或电位器 |
比例控制单元 |
电位器、比例控制单元 |
|
绝缘电阻 |
100M/500V DC |
||
|
耐压值 |
1500V AC 1分钟 |
||
|
壳体材料 |
压铸铝合金 |
钢，铝合金 |
钢，铝合金，铝青铜，聚碳酸脂 |
|
公称通径mm |
DN15-DN300 |
|||
|
材料代号 |
C |
P |
R |
|
|
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni 12Mo2Ti |
|
球体 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
|
密封圈 |
增强聚四氟乙烯 对位聚苯 |
|||
|
填料 |
聚四氟乙烯 柔性石墨 |
|||
|
适用 工况 |
适用介质 |
蒸汽、水、油品 |
醋酸类 |
|
|
适用温度 |
-28℃ - 300℃ |
|||
