产品型号：
产品产地：上海
产品用途：通过电液转换、液压放大并转变为与输入信号相对应的开关动作或0~90°转角位移输出力矩或直线位移输出力。实行阀门调节或快速切断控制。

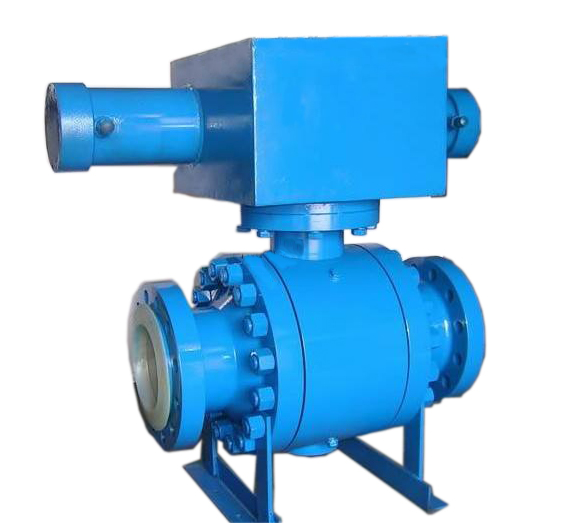

电液动球阀 产品概述
上海树通公司的电液动球阀是由高性能法兰球阀和角行程电液动智能执行器组成。
电液执行机构是基于液动执行器的机械原理，结合电动执行器易于实现智能化、操作简便之特点开发的一款产品。集电动、气动、液动执行器之优点克服其缺点。具有电动执行器易于操作，智能化控制方便。又具有液动执行器高精度、高可靠性、长寿命、负载能力大之优点。采用一体化模块结构，使其体积小、结构简单，安装、调试、维护方便，不需要庞大的独立外供油源或气源，简化了系统结构。接受开关信号或输入标准信号（4-20mA ,D.C.），通过电液转换、液压放大并转变为与输入信号相对应的开关动作或0~90°转角位移输出力矩或直线位移输出力。实行阀门调节或快速切断控制。
有许多阀门工况，须故障或断电自动复位可形成五大类类执行器：
（1）、基本型；
（2）、调节复位型（复位时间1-4秒）；
（3）、快速复位自锁型（复位时间0.5秒）；
（4）、单作用快速复位型（复位时间0.5秒）;
（5）、快关缓闭泵阀联锁型。
本产品技术领先国内同行业，可与各类球阀、蝶阀等角行程阀门配套，也可与各类闸阀，截止阀等配套，可在不需要改变电动阀门控制方式和控制系统的情况下实现技术升级。广泛应用于石油、化工、冶金、电力、轻工、船舶、建材城市处理等工艺管道。
电液动球阀 主要技术参数
|
公称通径(mm) |
100 |
200 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1300 |
1400 |
|
公称压力(MPa) |
PN1.6、2.5、4.0、6.4MPa |
|||||||||||||
|
泄漏量 |
按GB/T4213-92，小于额定KV0.01% 软密封：零泄漏 |
|||||||||||||
|
阀体形式 |
两段式阀体(浮动球体) |
两段式阀体(固定球体) |
||||||||||||
|
阀芯形式 |
偏心半球“， O”型球形阀芯， V型 |
|||||||||||||
|
密封填料 |
聚四氟乙烯(PTFE)、金属石墨缠绕垫片 |
|||||||||||||
|
连接形式 |
法兰、焊接、螺纹 |
|||||||||||||
|
流量特性 |
近似快开特性 |
|||||||||||||
|
基本误差 |
±1% |
|||||||||||||
|
死区 |
≤1% |
|||||||||||||
|
回差 |
≤1% |
|||||||||||||
|
适用温度 |
密封面 |
|||||||||||||
|
（四氟密封）PTFE≤180℃、（对位聚苯）PPL≤280℃、（金属密封）H≤425度 |
||||||||||||||
|
配置执行机构 |
角行程电液动智能执行器 |
|||||||||||||
|
控制方式 |
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
|||||||||||||
电液动球阀 执行器技术参数
|
|
角行程 |
直行程 |
|
输出力矩 |
500-100000N.M |
500-100000N.M |
|
全行程时间 |
0.5-60S可选择 |
0.5-60S可选择 |
|
电压 |
AC 380V 220V |
AC 380V 220V |
|
电机功率 |
可选 |
可选 |
|
防护等级 |
IP65 IP67 |
IP65 IP67 |
|
环境温度 |
-20~+70℃ -45~+60℃ |
-20~+60摄氏度 |
|
控制方式 |
开关型 调节型 |
开关型 调节型 |
|
基本误差 |
开关型1% 调节型0.5%、0.1% |
开关型1% 调节型0.5%、0.1% |
|
回差 |
开关型1% 调节型0.5%、0.1% |
开关型1% 调节型0.5%、0.1% |
|
控制电压 |
无源触点 220VAC 48VDC 24VDC |
无源触点 220VAC 48VDC 24VDC |
|
输出总线形式 |
Modbus |
Modbus |
|
防爆可选 |
ExdllBT6 CT6 |
ExdllBT6 CT6 |
电液动球阀 产品选型
（1）阀体参数：公称通径、工作压力、介质温度、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)、环境温度、开关时间、现场环境
尽量详细提供以上技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
温馨提示：如需详细产品资料，请与本公司技术部或销售部联系，联系电话021-33513596。
