产品型号：BQ641F/PPL
产品产地：上海
产品用途：广泛应用于化工，石油，轻纺，电力，食品制药，制冷，航空，航天，造纸等工业领域，不仅能控制气体，液体和蒸汽介质，也适用于控制污水和含有纤维的介质。

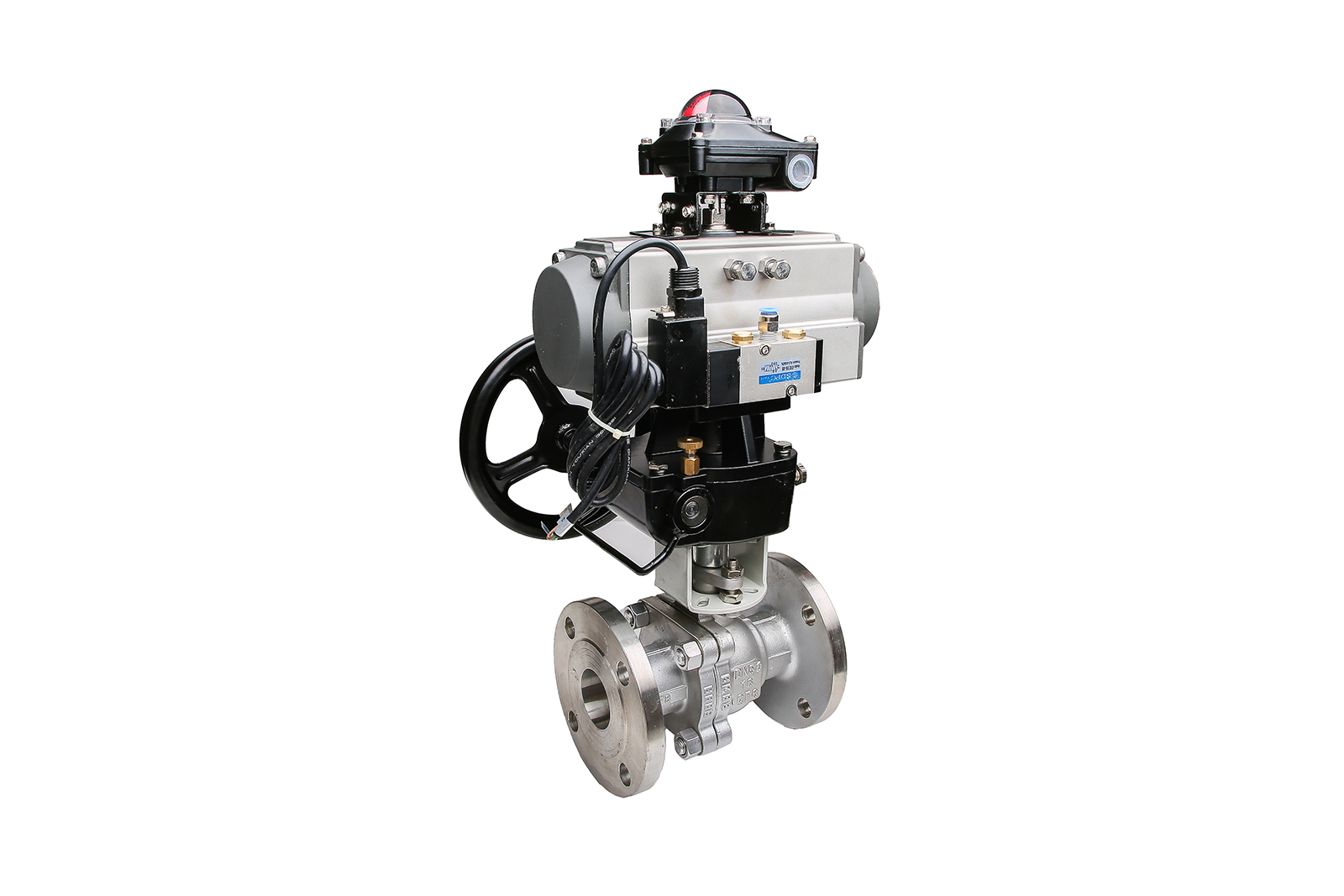

上海树通公司生产的BQ641F/PPL气动防爆球阀采用AT系列新型活塞式气动执行器及浮动式球阀组成，适用于调节、切断的场合。气动防爆球阀密封性能优良，流通能力大，结构简单，使用寿命长，便于维修。配用的执行机构具结构简单，紧凑，性能卓越，输出力矩大等特点。气动防爆球阀配以防爆行程限位开关、防爆电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。执行器分单作用和双作用两种型号。单作用式的独特优点是一旦动力源发生故障，防爆型气动球阀将按控制系统的要求自动处于开启或关闭的位置。气动防爆球阀广泛应用于化工，石油，轻纺，电力，食品制药，制冷，航空，航天，造纸等工业领域，不仅能控制气体，液体和蒸汽介质，也适用于控制污水和含有纤维的介质。
（1）流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
（2）止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
（3）阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
（4）阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
|
公称通径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
流量系数Kv |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
|
公称压力(MPa) |
PN1.6、2.5、4.0、6.4MPa |
|||||||||||||
|
泄漏量 |
软密封：零泄漏；硬密封：≤额定流量的10-5 |
|||||||||||||
|
阀体形式 |
两段式阀体(浮动球体) |
两段式阀体(固定球体) |
||||||||||||
|
阀芯形式 |
“O”型球形阀芯 |
|||||||||||||
|
密封填料 |
聚四氟乙烯(PTFE)、金属石墨缠绕垫片 |
|||||||||||||
|
连接形式 |
法兰、焊接、螺纹 |
|||||||||||||
|
流量特性 |
近似快开特性 |
|||||||||||||
|
可调范围 |
DN15-65 |
DN80-300 |
||||||||||||
|
250:1 |
350:1 |
|||||||||||||
|
基本误差 |
带定位器：小于全行程的±2% |
|||||||||||||
|
回差 |
带定位器：小于全行程的2% |
|||||||||||||
|
适用温度 |
密封面 |
|||||||||||||
|
PTFE≤150℃、RTFE≤180℃、PPL≤300℃、硬密封≤450℃ |
||||||||||||||
|
配置执行机构 |
GT、SR、ST、AT、AW系列单双作用气动执行器 |
|||||||||||||
|
控制方式 |
开关两位控制、4-20mA模拟量控制 |
|||||||||||||
|
执行器型号 |
AT、GT、AW等系列单、双作用气动执行机构 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
额定行程 |
0～90° 0～270° |
|
环境温度 |
-20～+80℃ |
|
主要元件材质 |
壳体：铝合金表面硬质氧化处理。端盖：铝合金表面喷塑处理。活塞/齿条：铝合金。密封O型圈：丁睛橡胶=NBR70。轴承垫圈/导环：塑料。 |
|
输出力矩 |
3~10000Nm |
|
连接标准 |
符合ISO5211、DIN3337和VD1/VDE3845以及namur标准 |
|
机械限位 |
两个外部调节螺栓 |
|
防护等级 |
IP68 |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、行程开关、阀位传送器、手轮机构等 |
采用新型系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
|
零件名称 |
材料名称 |
|||
|
阀体 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球体 |
2Cr13+氮化处理 |
304 |
316 |
316L |
|
阀杆 |
2Cr13 |
304 |
316 |
316L |
|
密封圈 |
聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 |
|||
|
适用介质 |
水、气体、蒸汽、油品等 |
硝酸等腐蚀性介质 |
醋酸等腐蚀介质 |
尿素等腐蚀性介质 |
|
公称通径DN(mm) |
DN15-300 |
|||||
|
公称压力 |
PN(MPa) |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
|
试验压力 |
强度试验 |
1.5 |
2.4 |
3.75 |
6.0 |
9.60 |
|
密封试验 |
1.1 |
1.76 |
2.75 |
4.4 |
7.04 |
|
|
低压气密试验 |
0.5～0.7 |
|||||
|
适用介质 |
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) |
|||||
（1）阀体参数：公称通径、工作压力、介质温度、连接方式、工艺介质、阀体材质等系列参数。
（2）执行器参数：执行器形式、控制方式（开关式、控制信号4-20mA,1-5V)、作用方式(气-开式，气-关式)、是否需要手动功能，现场环境是否为可燃可爆，环境温度，安装角度，现场气源等。
尽量详细的提供以上技术参数，方便我公司技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
温馨提示：如需详细产品资料，请与本公司技术部或销售部联系，联系电话021-33513596。
