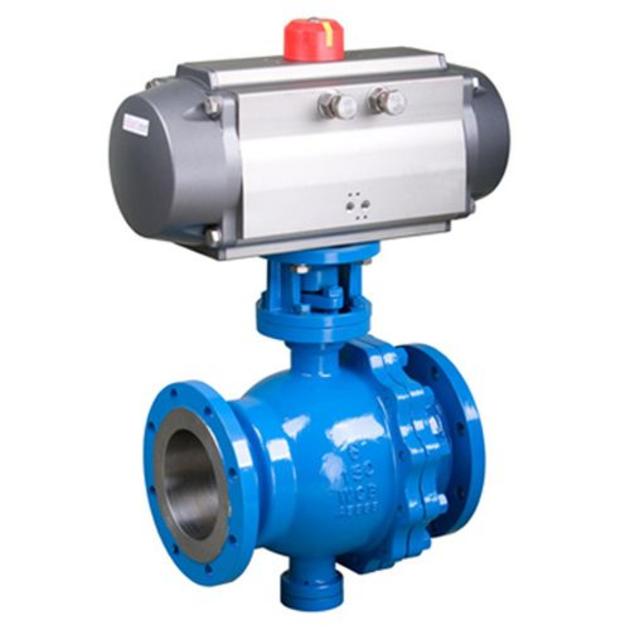

上海树通公司生产的气动偏心半球阀属于角行程气动调节阀,俗称"气动凸轮挠曲调节阀"。是由引进德国活塞式气动执行器及和偏心半球阀组成,气动偏心半球阀可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。也可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动偏心半球阀是一种由部分球阀板绕偏心轴心旋转来控制流体的角行程调节阀。阀芯的回转中心不与旋转轴同心,可减少磨损,延长使用寿命,阀芯后部设有一个导流翼,有利于流体稳定流动,气动偏心半球阀具有良好的稳定性。其次,还有流量大,可调范围广等特点。气动偏心半球阀广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。
(1)流体阻力小,全通径的电动球阀基本没有流阻。
(2)结构简单、体积小、重量轻。
(3)紧密可靠。有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。
(4)操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
(5)维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
(6)在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
(7)适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
(8)由于电动偏心半球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。
公称通径 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流 |
全腔型 |
14 |
25 |
30 |
55 |
100 |
135 |
230 |
320 |
500 |
850 |
1300 |
1750 |
60%腔型 |
- |
- |
- |
- |
- |
- |
- |
- |
300 |
510 |
780 |
1050 |
|
40%腔型 |
6 |
10 |
12 |
20 |
40 |
54 |
92 |
128 |
200 |
340 |
520 |
700 |
|
允许压差(MPa) |
≤公称压力 |
||||||||||||
阀体形式 |
整体铸造球形体 |
||||||||||||
阀芯形式 |
偏心旋转阀芯(带导流翼) |
||||||||||||
流量特性 |
近似等百分比 |
||||||||||||
动作范围 |
全开60° |
||||||||||||
泄露量Q |
软密封VI级、硬密封IV级,符合ANSI B16.104标准 |
||||||||||||
基本误差 |
±1% |
||||||||||||
回差 |
±1% |
||||||||||||
死区 |
≤1% |
||||||||||||
可调范围 |
全腔型(100:1)、60%腔型(60:1)、40%腔型(40:1) |
||||||||||||
配置执行机构 |
GT、AT、AR、AW系列单双作用气动执行器 |
||||||||||||
控制方式 |
开关两位控制、4~20mA模拟量信号控制 |
执行器型号 |
AT、GT、AW等系列单、双作用气动执行机构 |
供气压力 |
0.4~0.7MPa |
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
额定行程 |
0~90° 0~270° |
环境温度 |
-20~+80℃ |
主要元件材质 |
壳体:铝合金表面硬质氧化处理。端盖:铝合金表面喷塑处理。活塞/齿条:铝合金。密封O型圈:丁睛橡胶=NBR70。轴承垫圈/导环:塑料。 |
输出力矩 |
3~10000Nm |
连接标准 |
符合ISO5211、DIN3337和VD1/VDE3845以及namur标准 |
机械限位 |
两个外部调节螺栓 |
防护等级 |
IP68 |
作用形式 |
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC) |
可配附件 |
定位器、电磁阀、空气过滤减压器、行程开关、阀位传送器、手轮机构等 |
采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与内螺纹气动球阀的同步精度。
零件名称 |
材料 |
|||
阀体、阀盖 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
球体 |
2Cr13+氮化处理 |
304 |
316 |
316L |
阀杆 |
2Cr13 |
304 |
316 |
316L |
阀座密封圈 |
PTFE、碳素纤维+PTFE、对位聚苯 |
|||
填料 |
V型PTFE、柔性石墨 |
设计与制造 |
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
法兰尺寸 |
JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543 |
结构长度 |
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
检验与试验 |
JB/T 9092、API 598、GB/T13927 |
(1)阀体参数:公称通径、工作压力、介质温度、连接方式、工艺介质、阀体材质等系列参数。
(2)执行器参数:执行器形式、控制方式(开关式、控制信号4-20mA,1-5V)、作用方式(气-开式,气-关式)、是否需要手动功能,现场环境是否为可燃可爆,环境温度,安装角度,现场气源等。
尽量详细的提供以上技术参数,方便我公司技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
