产品型号：
产品产地：上海
产品用途：应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。
上海树通公司生产的气动卫生级三通球阀皆经过精密的检验流程和严格的品质管理。加工过程中，流道经过精密抛光和灭菌处理。其结构是由三部分阀壳组成，由外部四只较长螺栓从两端夹住中间阀体与阀球而成。密封圈为全封闭式紧紧包裹住阀球，无空间和死角。两端为卡箍连接方便拆卸、清洗、维修工作原理也是通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断，广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。气动卫生级三通球阀其主要特点如下：
1、孔径大小与管道一致，不产生沉淀物。
2、流道内壁240Grit抛光，保证流道畅通无阻。
3、采用全包的PTFE密封没有死角，易清洗。
4、双层阀杆填料与对压碟型弹片装置。
|
公称通径 |
15～102mm |
|
公称压力 |
PN1.0MPa |
|
阀轴材质 |
不锈钢 |
|
阀体材质 |
304/316/316L不锈钢 |
|
球体材质 |
304/316/316L不锈钢 |
|
阀座密封 |
PTFE |
|
温 度 |
PTFE≤180℃ |
|
连接方式 |
快装式、焊接式、螺纹式 |
|
适用介质 |
啤酒、葡萄酒、生物工程、食品、制药、饮等 |
|
特 点 |
安全卫生，密封好、使用寿命长 |
|
执行器型号 |
AT、GT、AW等系列单、双作用气动执行机构 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
额定行程 |
0～90° 0～270° |
|
环境温度 |
-20～+80℃ |
|
主要元件材质 |
壳体：铝合金表面硬质氧化处理。端盖：铝合金表面喷塑处理。活塞/齿条：铝合金。密封O型圈：丁睛橡胶=NBR70。轴承垫圈/导环：塑料。 |
|
输出力矩 |
3~10000Nm |
|
连接标准 |
符合ISO5211、DIN3337和VD1/VDE3845以及namur标准 |
|
机械限位 |
两个外部调节螺栓 |
|
防护等级 |
IP68 |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、行程开关、阀位传送器、手轮机构等 |
采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与内螺纹气动球阀的同步精度。
（1）阀体参数：公称通径、工作压力、介质温度、连接方式、工艺介质、阀体材质等系列参数。
（2）执行器参数：执行器形式、控制方式（开关式、控制信号4-20mA,1-5V)、作用方式(气-开式，气-关式)、是否需要手动功能，现场环境是否为可燃可爆，环境温度，安装角度，现场气源等。
尽量详细的提供以上技术参数，方便我公司技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
温馨提示：如需详细产品资料，请与本公司技术部或销售部联系，联系电话021-33513596。
点击图片放大

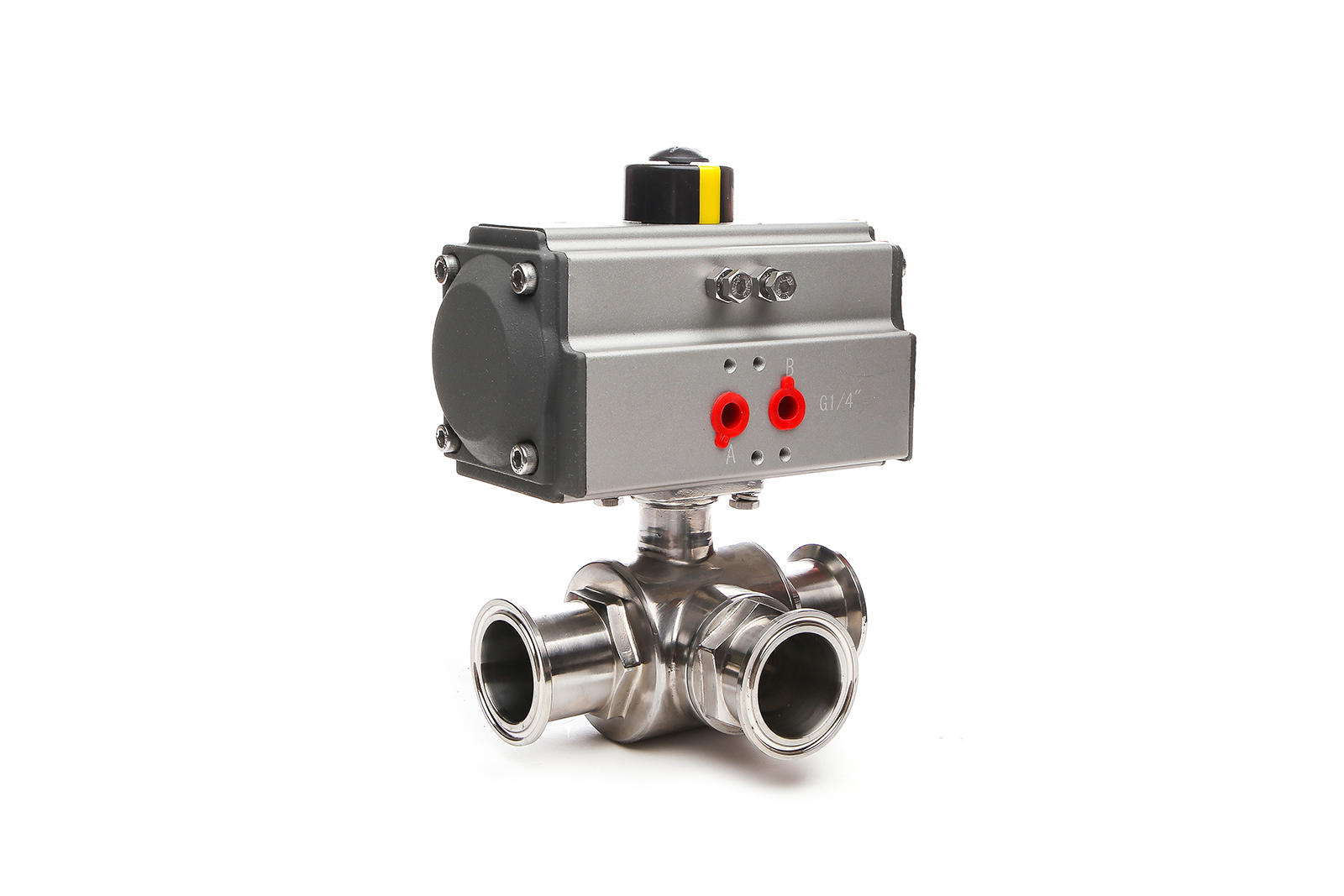

气动卫生级三通球阀
