产品型号：D941F
产品产地：上海
产品用途：应用于一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个领域

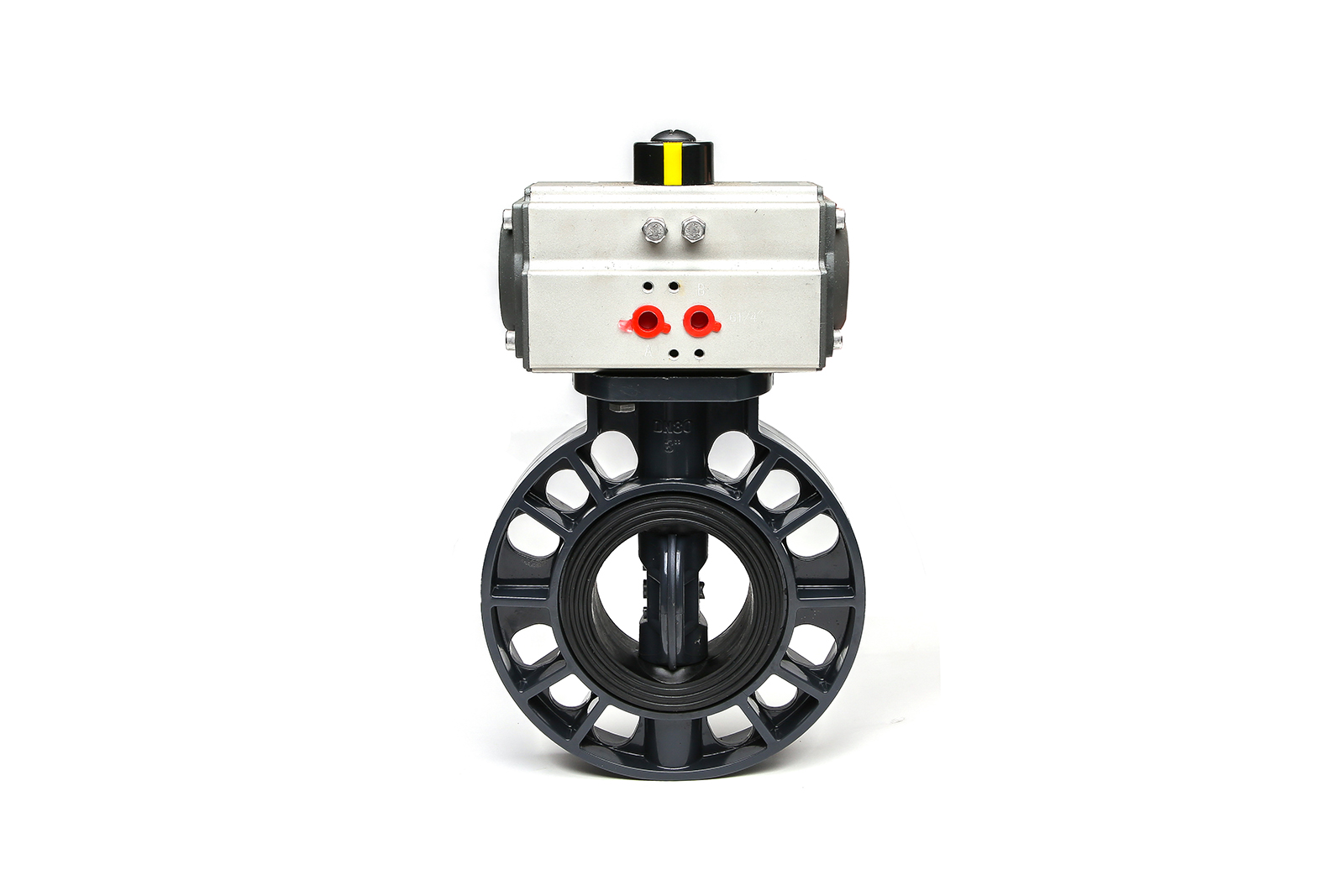

上海树通公司的气动塑料蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90度往复回转，驱动力矩小等特点，upvc气动蝶阀用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。气动塑料蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过气动塑料蝶阀所产生的压力降很小，故具有较好的流量控制特性。upvc气动蝶阀耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。
（1）外型结构紧凑美观。
（2）本体重量轻容易安装。
（3）耐腐蚀性强，应用范围广。
（4）材质卫生无毒。
（5）耐磨损、容易拆卸，维护简单易行。
|
公称通径 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
公称压力 |
PN1.0、1.6MPa |
||||||||
|
连接形式 |
对夹式 |
||||||||
|
密封材质 |
FPM、EPDM、NBR |
||||||||
|
适用温度 |
0～+60℃ |
||||||||
|
阀体材质 |
UPVC、CPVC、PP |
||||||||
|
阀芯材质 |
UPVC、CPVC、PP、PTFE |
||||||||
|
适用介质 |
PVC兼容的食品工业化学溶剂 |
||||||||
|
配用执行机构 |
GT、AT、AW系列单双作用气动执行器 |
||||||||
|
控制方式 |
开关两位控制、4～20mA模拟量信号控制 |
||||||||
|
执行器型号 |
AT、GT、AW等系列单、双作用气动执行机构 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
额定行程 |
0～90° 0～270° |
|
环境温度 |
-20～+80℃ |
|
主要元件材质 |
壳体：铝合金表面硬质氧化处理。端盖：铝合金表面喷塑处理。活塞/齿条：铝合金。密封O型圈：丁睛橡胶=NBR70。轴承垫圈/导环：塑料。 |
|
输出力矩 |
3~10000Nm |
|
连接标准 |
符合ISO5211、DIN3337和VD1/VDE3845以及namur标准 |
|
机械限位 |
两个外部调节螺栓 |
|
防护等级 |
IP68 |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、行程开关、阀位传送器、手轮机构等 |
采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
|
零件名称 |
材料名称 |
|
阀体 |
UPVC、PPR、PVDF |
|
蝶板 |
UPVC、PPR、PVDF |
|
阀座 |
EPDM、FPM |
|
阀杆 |
2Cr13、45# |
|
"O"型圈 |
EPDM、FPM |
|
公称通径 |
DN（mm） |
50～300 |
||
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
|
适用温度 |
≤60℃ |
|||
|
适用介质 |
空气、水、气体、油品等 |
|||
（1）阀体参数：公称通径、工作压力、介质温度、连接方式、工艺介质、阀体材质等系列参数。
（2）执行器参数：执行器形式、控制方式（开关式、控制信号4-20mA,1-5V)、作用方式(气-开式，气-关式)、是否需要手动功能，现场环境是否为可燃可爆，环境温度，安装角度，现场气源等。
尽量详细的提供以上技术参数，方便我公司技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
温馨提示：如需详细产品资料，请与本公司技术部或销售部联系，联系电话021-33513596。
