产品型号：ZJHN-16C
产品产地：上海
产品用途：
ZLJN气动双座薄膜调节阀
ZLJN系列气动双座调节阀是由多弹簧执行机构和双座调节阀组件组成，公称通径由20至300mm，公称压力有1.6、4.0、6.4MPa，使用温度范围由-40℃~450℃。它以压缩空气为动作力，接受标准信号0~10mA DC或4~20mADC，将此转为与输入信号相对应的上下位移，改变阀门的开度位移，从而达到对工艺管路流体介质如压力、流量、温度、液位等参数的自动调节控制。本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业经营过程的自动化调节和远程控制。
气动双座调节阀 特点
1、采用双阀座结构，不平衡力小，允许压差大，操作稳定。
2、波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏。
气动双座调节阀 技术参数
|
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
额定流量系数KV |
直线 |
7.6 |
12.1 |
19.4 |
30.3 |
48.3 |
75.9 |
121 |
193.6 |
302.5 |
484 |
759 |
|
等百分比 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69.3 |
110 |
176 |
275 |
440 |
693 |
|
|
执行机构型号 |
正作用 |
ZHA-22 |
ZHA-23 |
ZHA-34 |
ZHA-45 |
|||||||
|
反作用 |
ZHB-22 |
ZHB-23 |
ZHB-34 |
ZHB-45 |
||||||||
|
额定行程L(mm) |
16 |
25 |
40 |
60 |
||||||||
|
膜片有效面积Ae(cm2) |
280 |
400 |
600 |
1000 |
||||||||
|
公称压力PN(MPa) |
1.6 2.5 4.0 6.4 |
|||||||||||
|
流量特性 |
直线 等百分比 |
|||||||||||
|
法兰标准 |
GB/T9113 、 JB/T79 |
|||||||||||
|
阀体材质 |
碳钢WCB（阀芯、阀座不锈钢304）、不锈钢304、316、珞钼钢等其它特殊材质可定做 |
|||||||||||
|
允许泄漏量 |
0.01%×阀额定容量(硬密封)、零泄漏(软密封) |
|||||||||||
|
介质温度 t ( ℃) |
标准型(-17～+200℃)、高温型(+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
|
|||||||||||
|
作用方式 |
气关式 气开式 |
|||||||||||
|
信号范围Pr(KPa) |
20-60、20-100、40-200、60-100、80-240 |
|||||||||||
|
气源压力Ps(MPa) |
0.14、0.25、0.28、0.40 |
|||||||||||
|
输入信号 |
0~10V .DC或4~20mA.DC |
|||||||||||
|
输出信号 |
4~20mA.DC（添加功能） |
|||||||||||
|
使用环境 |
环境温度-20~70 ℃ 湿度 定位器：≤ 95% |
|||||||||||
|
其它功能 |
防护等级：IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：添加
|
|||||||||||
注：表中尺寸为不带标准型附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。

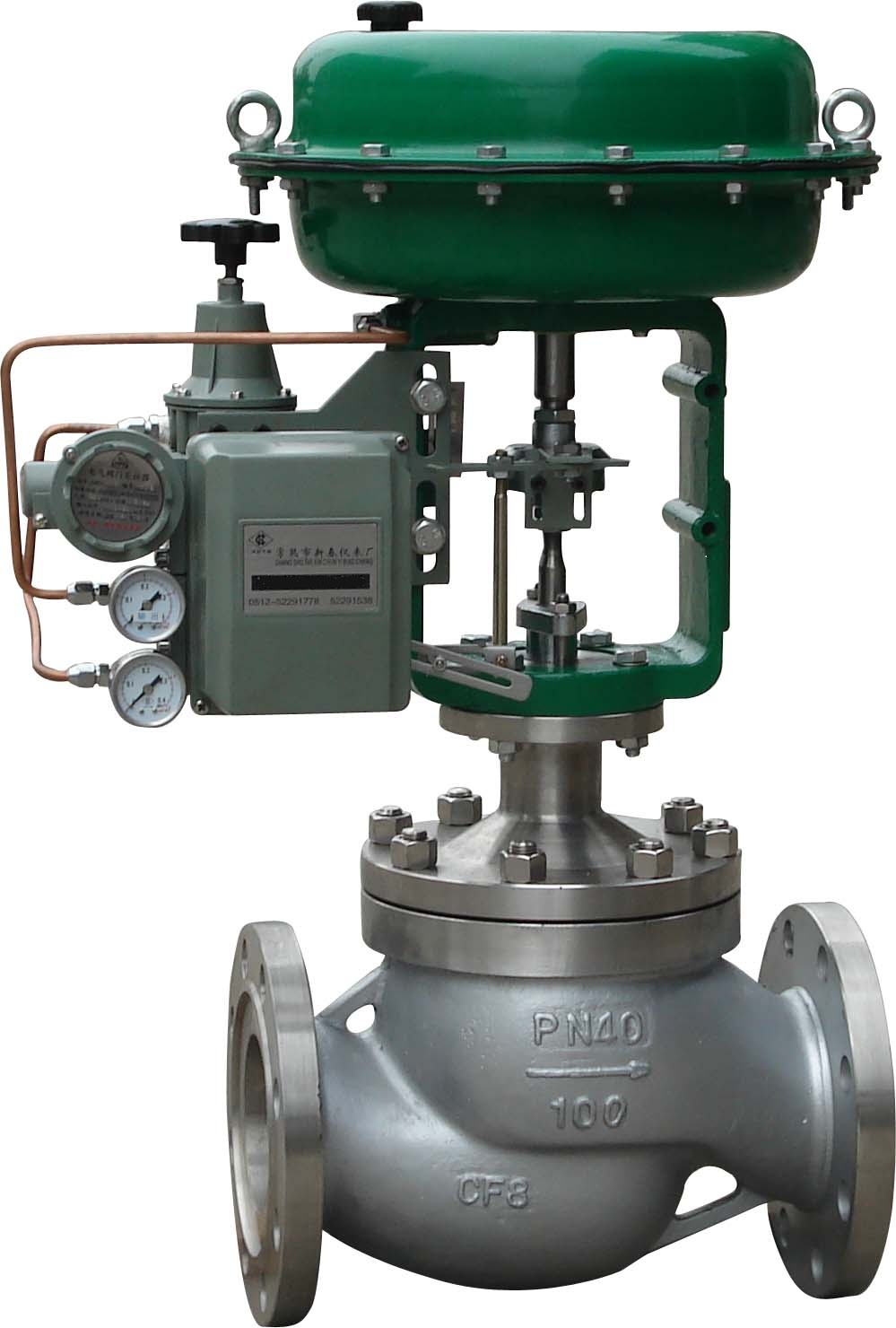

点击图片放大
ZJHN-气动双座薄膜调节阀
