产品型号：D973H/F
产品产地：上海
产品用途：广泛应用于食品、环保、轻工、石油、化工、教学设备、造纸、电力等行业的工业过程自动控制系统中。

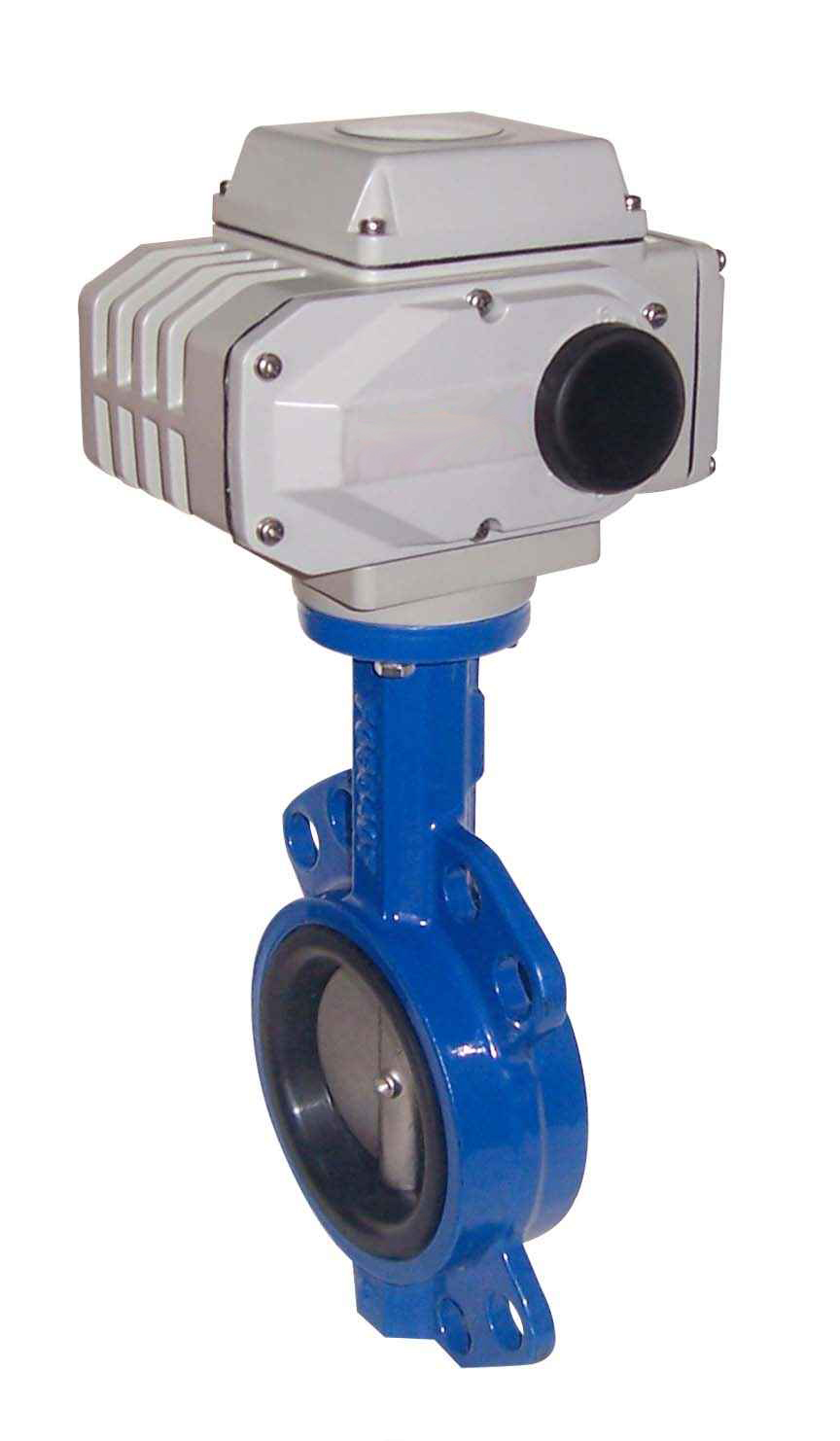

上海树通公司生产的电动对夹蝶阀是由TR系列角行程电动执行器与对夹式蝶阀组成，开关型电动对夹蝶阀有输入AC220V电压, 输出无源触点信号(或开关到位灯信号)，调节型电动对夹蝶阀有输入（DC4-20mA或DC1-5V）的控制信号及单相电源即可控制运转，电动对夹蝶阀具有功能强，体积小，轻便宜人，性能可靠，配套简单，流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。电动对夹蝶阀可广泛应用于食品、环保、轻工、石油、化工、教学设备、造纸、电力等行业的工业过程自动控制系统中。
|
公称通径 |
DN50～1200mm |
|
公称压力 |
PN0.6、1.0、1.6MPa |
|
连接形式 |
对夹式 |
|
阀板形式 |
垂直板式 |
|
流量特性 |
近似快开型 |
|
动作范围 |
0～90°、0～180° |
|
泄露量 |
按GB/T4213-92，为Kv值的10-4，软密封：零泄漏 |
|
基本误差 |
±2.5% |
|
回差 |
±2.5% |
|
死区 |
1% (可调) |
|
可调范围 |
50:1 |
|
配置执行机构 |
可配TR、HQ、PSQ、3810R等系列角行程电动执行机构 |
|
控制方式 |
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
|
配套执行器 |
TR系列执行器 |
3410R系列执行器 |
ZHQ系列执行器 |
|
电源电压 |
标准：220V AC 可选：AC 110V 、380/440V 24V ，DC24V |
||
|
输出力矩 |
20N·M～1000N·M |
20N·M～100N·M |
20N·M～100N·M |
|
动作范围 |
0～90° 0～360° |
0～90° |
0～90°、0°～270°可选 |
|
控制方式 |
开关到位灯(开关两位控制)无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
||
|
动作时间 |
4秒/15秒/30秒/60秒 |
10秒/15秒/30秒 |
18S～112S |
|
保护装置 |
过热保护 |
过载保护 |
内置过热保护、过载保护 |
|
环境温度 |
-30°～60° |
-30°～60° |
-20℃～+70℃ |
|
手动操作 |
同附带手柄操作、手轮可选 |
同附带手柄操作 |
机械离合机构，配手轮操作 |
|
机械限位 |
电气、机械二重限位 |
电气、机械二重限位 |
2个外部调整螺栓 |
|
防护等级 |
IP65 |
IP55 |
IP65、IP67、可定制IP68 |
|
防爆等级 |
普通型、ExdⅡ BT4,ExdⅡ CT6 |
ExdⅡ BT4 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置测量 |
可选装开关或电位器 |
比例控制单元 |
电位器、比例控制单元 |
|
绝缘电阻 |
100M/500V DC |
||
|
耐压值 |
1500V AC 1分钟 |
||
|
壳体材料 |
压铸铝合金 |
钢，铝合金 |
钢，铝合金，铝青铜，聚碳酸脂 |
|
零件名称 |
材料 |
|
阀体 |
铸铁、铸钢、不锈钢 |
|
蝶板 |
铸铁、铸钢、不锈钢 |
|
阀杆 |
2Cr13、不锈钢 |
|
填料 |
O型圈、聚四氟乙烯 |
|
公称通径 |
DN（mm） |
50～1600 |
||
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
|
适用温度 |
≤150℃ |
|||
|
适用介质 |
空气、水、污水、油品等 |
|||
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、电源电压等。
尽量详细提供以上技术参数，方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
