产品型号：Q911F
产品产地：上海
产品用途：电动螺纹球阀用于两位切断、调节的场合，适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
电动螺纹球阀 产品概述
上海树通公司的ZCRQ911F电动内螺纹球阀适用于PN1.0～10.0MPa，工作温度-29～150℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，电动螺纹球阀用于两位切断、调节的场合。用于截断或接通管路中的介质。电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号220VAC电源即可运转。电动内螺纹球阀具有安装便捷，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。电动内螺纹球阀可分为：三片式电动球阀、焊接式电动球阀、卡箍式电动球阀。可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
|
公称通径DN(mm) |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
公称压力(MPa) |
PN1.6、2.5、4.0、6.4 MPa |
|||||||||
|
阀体形式 |
三片式精铸阀体、二片是精铸阀体 |
|||||||||
|
连接形式 |
内螺纹式、外螺纹式、焊接式、卡箍式 |
|||||||||
|
阀体材质 |
WCB 304 316L |
|||||||||
|
流量特性 |
近似快开型 |
|||||||||
|
动作范围 |
0～90° |
|||||||||
|
泄露量Q |
按GB/T4213-92，小于额定KV0.01% (软密封：零泄漏) |
|||||||||
|
基本误差 |
±1% |
|||||||||
|
回差 |
±1% |
|||||||||
|
死区 |
≤1%(可调) |
|||||||||
|
可调范围 |
250：1 |
|||||||||
|
配置执行机构 |
可配TR、HQ、381R、PSQ等系列角行程电动执行机构 |
|||||||||
|
控制方式 |
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
|||||||||
电动螺纹球阀 执行器技术参数
|
配套执行器 |
TR系列执行器 |
3410R系列执行器 |
HQ系列执行器 |
|
电源电压 |
标准：220V AC 可选：AC 110V 、380/440V 24V ，DC24V |
||
|
输出力矩 |
20N·M～100N·M |
20N·M～100N·M |
20N·M～100N·M |
|
动作范围 |
0～90° 0～360° |
0～90° |
0～90°、0°～270°可选 |
|
控制方式 |
开关到位灯(开关两位控制)无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
||
|
动作时间 |
4秒/15秒/30秒/60秒 |
10秒/15秒/30秒 |
18S～112S |
|
保护装置 |
过热保护 |
过载保护 |
内置过热保护、过载保护 |
|
环境温度 |
-30°～60° |
-30°～60° |
-20℃～+70℃ |
|
手动操作 |
同附带手柄操作、手轮可选 |
同附带手柄操作 |
机械离合机构，配手轮操作 |
|
机械限位 |
电气、机械二重限位 |
电气、机械二重限位 |
2个外部调整螺栓 |
|
防护等级 |
IP65 |
IP55 |
IP65、IP67、可定制IP68 |
|
防爆等级 |
普通型、ExdⅡ BT4,ExdⅡ CT6 |
ExdⅡ BT4 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置测量 |
可选装开关或电位器 |
比例控制单元 |
电位器、比例控制单元 |
|
绝缘电阻 |
100M/500V DC |
||
|
耐压值 |
1500V AC 1分钟 |
||
|
壳体材料 |
压铸铝合金 |
钢，铝合金 |
钢，铝合金，铝青铜，聚碳酸脂 |
电动螺纹球阀 主要零件材料
|
连接方式 |
内螺纹连接 |
对焊连接 |
|||||
|
零件名称 |
阀体阀盖 |
WCB |
CF8(304) |
CF8M(316) |
WCB |
CF8(304) |
CF8M(316) |
|
球体、阀杆 |
2Cr13 |
0Cr19Ni9 |
OCr17Ni12Mo2 |
2Cr13 |
0Cr19Ni9 |
OCr17Ni12Mo2 |
|
|
密封圈、填料 |
增强聚四氟乙烯、对位聚苯 |
||||||
|
适用工况 |
适用介质 |
水、蒸汽 |
硝酸等腐 |
醋酸等腐 |
水、蒸汽 |
硝酸等腐 |
醋酸等腐蚀介质 |
|
适用温度 |
-29～180°C(增强聚四氟乙烯)、-29～300°C(对位聚苯) |
||||||
电动螺纹球阀 产品选型
（1）阀体参数：公称通径、工作压力、介质温度、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)、环境温度、开关时间、现场环境
尽量详细提供以上技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
温馨提示：如需详细产品资料，请与本公司技术部或销售部联系，联系电话021-33513596。
点击图片放大

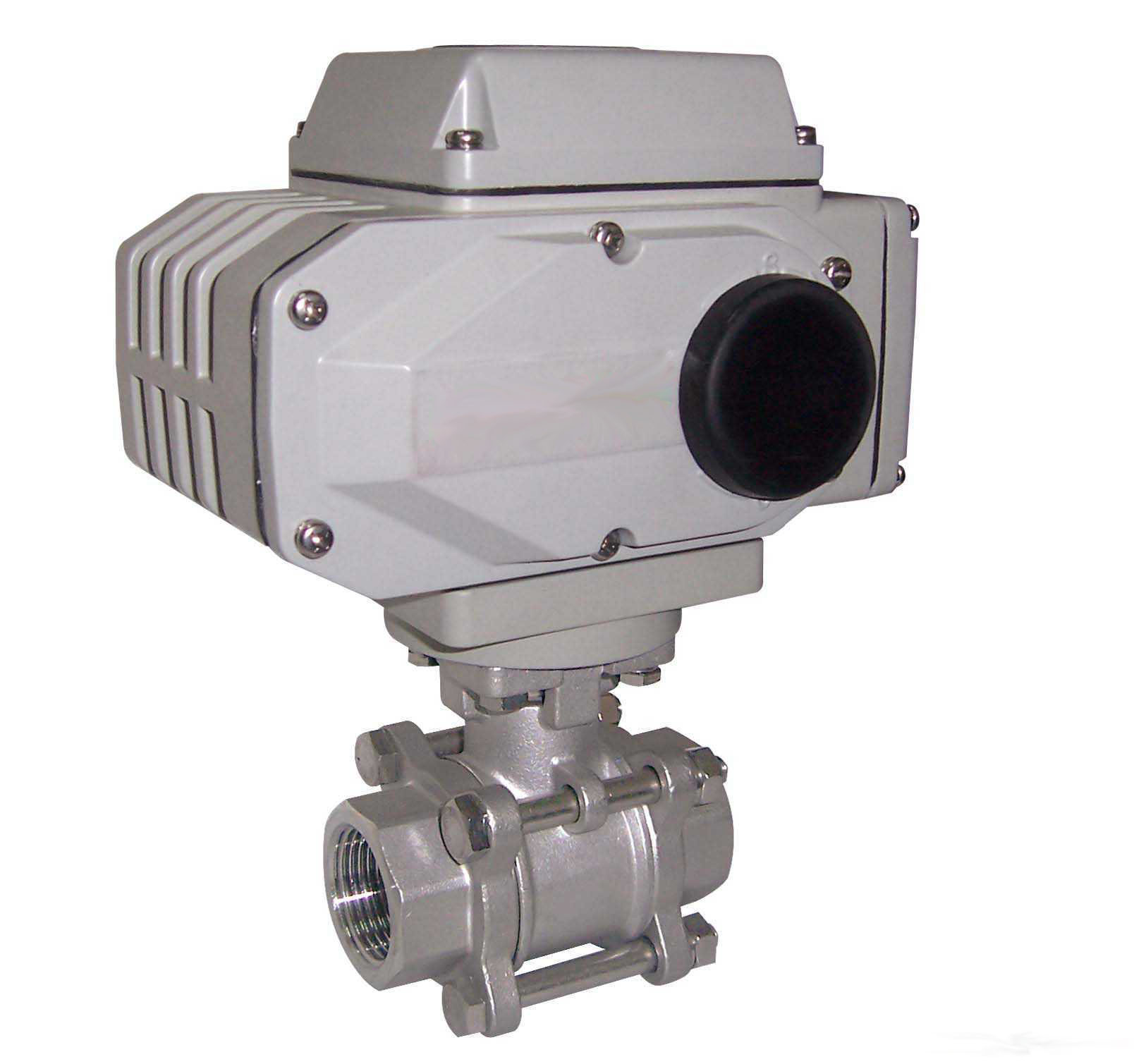

Q911F/H/Y电动螺纹球阀
