产品型号：
产品产地：上海
产品用途：

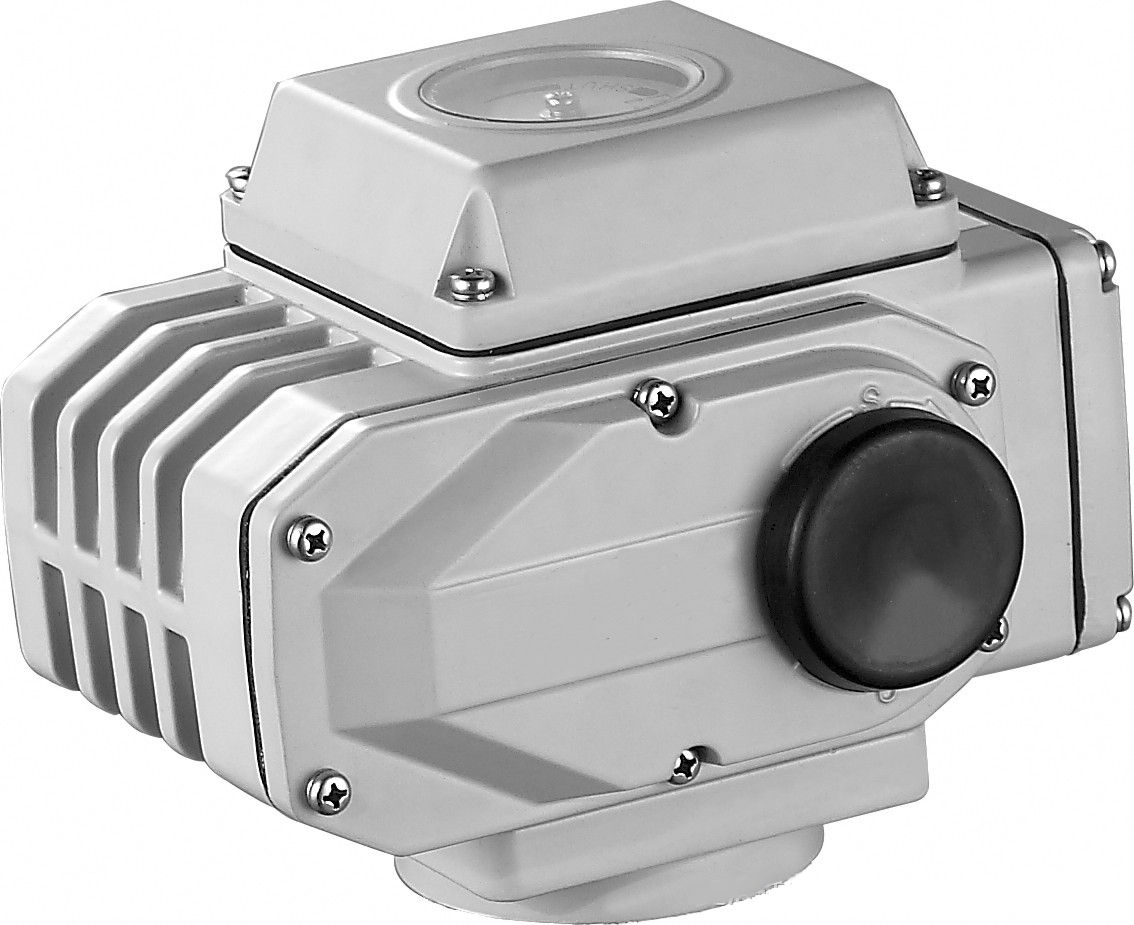

TR系列回转式电动执行机构功能齐全，有开关型，调节型等，它体积小，重量轻，性能可靠，轴承和关键器件采用进口产品，蜗轮输出一体化，消除了联结，间隙，传动精度高，回差小；选用特殊铜合金锻造，强度高，耐磨性好，铝合金压铸外壳，美观大方，电磁干扰小，任意角度安装，使用方便，防腐防锈，免加油。具有双重限位，过载过热保护、安全性能好。全行程时间有多种速度可选，采用单相电源驱动，外线线路简单，此外TR内采用了先进的数字技术和高度集成的模块，机电一体化的设计可直接接收计算机或仪表等输出的4-20mADC或1-5VDC标准信号，实现对电动阀门的智能控制和精确定位。另外我们有机外型智能模块和机内型智能模块供用户选择。
|
机型
项目
|
TR-05
|
TR-10
|
TR-20
|
TR-40
|
TR-100
|
TR-200
|
|
电源
|
200/220VAC
50/60Hz
|
200/220VAC
50/60Hz
|
200/220VAC
50/60Hz
|
200/220VAC
50/60Hz
|
200/220VAC
50/60Hz
|
200/220VA
50/60Hz
|
|
输出力矩
|
50N.M
|
100N.M
|
200N.M
|
400N.M
|
1000N.M
|
2000N.M
|
|
动作范围
|
0-90°
|
0-90°
|
0-90°
|
0-90°
|
0-90°
|
0-90°
|
|
动作时间
|
15秒
|
30秒/60秒
|
30秒/60秒
|
30秒/60秒
|
30秒/60秒
|
30秒/60秒
|
|
保护装置
|
过热保护
|
过热保护
|
过热保护
|
过热保护
|
过热保护
|
过热保护
|
|
环境温度
|
-30～+60°
|
-30～+60°
|
-30～+60°
|
-30～+60°
|
-30～+80°
|
-30～+80°
|
|
额定电流
|
0.15A
|
0.3A
|
0.45A
|
0.8A
|
1.0A
|
1.2A
|
|
绝缘电阻
|
100M/500V DC
|
100M/500V DC
|
100M/500V
DC
|
100M/500V
DC
|
100M/500V
DC
|
100M/500V
DC
|
|
耐压值
|
1500V AC
1分钟
|
1500V AC
1分钟
|
1500V AC
1分钟
|
1500V AC
1分钟
|
1500V AC
1分钟
|
1500V AC
1分钟
|
|
手动操作
|
手柄操作
|
手柄操作
|
手柄操作
|
手柄操作
|
手柄操作
|
手柄操作
|
|
限位
|
电气、机械
二重限位
|
电气、机械
二重限位
|
电气、机械
二重限位
|
电气、机械
二重限位
|
电气、机械
二重限位
|
电气、机械
二重限位
|
|
防护等级
|
IP-65
|
IP-65
|
IP-65
|
IP-65
|
IP-65
|
IP-65
|
|
安装角度
|
可任意角度安装
|
可任意角度
安装
|
可任意角度
安装
|
可任意角度
安装
|
可任意角度
安装
|
可任意角度
安装
|
|
位置测量
|
电位计
|
电位计
|
电位计
|
电位计
|
电位计
|
电位计
|
|
驱动电机
|
8 W/E
|
23 W/E
|
45 W/E
|
90 W/E
|
120 W/E
|
120 W/E
|
|
箱体、箱盖材料
|
压铸铝合金
|
压铸铝合金
|
压铸铝合金
|
压铸铝合金
|
压铸铝合金
|
压铸铝合金
|
|
输入信号
|
4-20mA
或1-5V
|
4-20mA
或1-5V
|
4-20mA
或1-5V
|
4-20mA
或1-5V
|
4-20mA
或1-5V
|
4-20mA
或1-5V
|
|
输出信号
|
4-20mA
|
4-20mA
|
4-20mA
|
4-20mA
|
4-20mA
|
4-20mA
|
|
重量
|
2.5 kg
|
4.5 kg
|
8.0 kg
|
8.1 kg
|
11.0 kg
|
11.0 kg
|
A型：极限位置开关（标准型）
功能：通过开关电路实现开启、关闭操作，并输出一组有源位置信号（全开、全闭）。
B型：带中间位置开关功能：通过开关电路实现中间位置限制或输出一组指示阀门全开、全闭位置无源 开关信号。
结构：带两个中间位置开关。
C型：带电位器功能：通过开关电路控制阀门开启角度，输出与开度位置对应的电阻信号。
结构：带1000K电位器。
D型：带电位器和中间位置开关功能：通过开关电路控制阀门开启角度，输出与开度位置对应的电阻信号，同时输出一组无源位置信号。
结构：带电位器和中间位置开关。
E型：带控制模块（调节型）功能：调节作用，输入4～20mADC或1～5VDC，输出4～20mADC
结构：带控制模块和1K电位器。
F型：带R/I变换器
功能：输出4～20mADC阀位信号（对阀位实现全程反馈）
结构：带R/I变换器和1K电位器。
